ZHD气动多级调节阀
详细内容:

ZHD气动多级调节阀介绍

ZHD型多级调节阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯,多级减压,完全控制流过阀内的介质的流速,大幅度的降低了高压气体或者蒸汽在阀内产生的噪音,稳定的多级别降压有效使液体不会产生气蚀,是使用在高压介质场所性能稳定的控制阀,可选择多弹簧气动薄膜机构或电动执行机构等。

标准规格

阀体型式:直通锻造阀体

阀芯型式:多级节流阀芯

公称通径:DN20~200 NPS 3/4~ 8

公称压力:PN160 ~ 420 CLASS 900LB ~2500LB

连接方式:法兰:FFRFMFRTJ

焊接:SWBW

阀盖形式:标准型(-5~230℃)、

散热片型(-45~大于230℃场合)、

低温加长型(-196~ -45℃)

填 料:V型聚四氟乙烯填料、柔性石墨填料等

密 封 垫:金属夹石墨密封垫

执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构

电动:3810L系列智能型执行机构、PSL系列智能型执行机构

表面涂漆:绿色 丙稀酸聚胺酯磁漆

型号编制

Z

执行机构

H

结构形式

-公称压力

阀体材质

公称通径

Z系列调节阀

J:气动薄膜执行机构
H:气动活塞执行机构
R:电动3810L执行机构
D:电动PSL执行机构

H直行程

D:多级套筒调节阀
G:轴流迷宫调节阀

PN160=160
CL1500LB=1500 LB

C=A105
LC=LF2
P=F304
PL=F304L
R=F316
RL=F316L
D=特殊材质

DN25= DN25
NPS1=NPS1

如:Z型气动薄膜多级套筒调节阀,压力PN160,阀体材料为A105,公称通径DN50,型号为:ZJHD-160 DN50

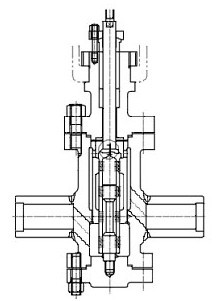

设计特点

高压差范围内连续调节

采用多级节流介质逐渐减压,每级压降都在汽化压力之上,抗汽蚀,噪音低。

阀芯采用非平衡式结构,锥面密封,密封效果好。

套筒结构为多孔笼式,严格按所需调节特性排列,调节性能好。

阀芯上下均设有导向,调节平衡,无振动,自清能力强。

密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。

应用

锅炉给水旁路作为启动或低负荷运行时候给水调节。

给水再循环旁路调节(最小流量调节阀)。

高压旁路喷水减温,过热器喷水减温。

其他高压差环境下介质调节。

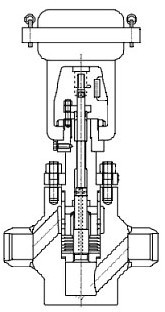

设计特点

介质轴向流动,经过多级节流盘逐渐降压,在承受大压差时抗汽蚀,降噪音。

阀芯可设计为平衡事和非平衡式,平衡式在平衡孔处设有密封圈。

阀座为锥形密封面,在阀门关闭时,实现可靠密封。

密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。

应用

汽机高压内、外缸导管,主调节阀等疏水。

汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。

锅炉过热器喷水减温。

高压旁路、各种减温系统高压差喷水。

给水再循环、给水旁路阀、定期排污系统等。

其他高压差环境下介质调节。
