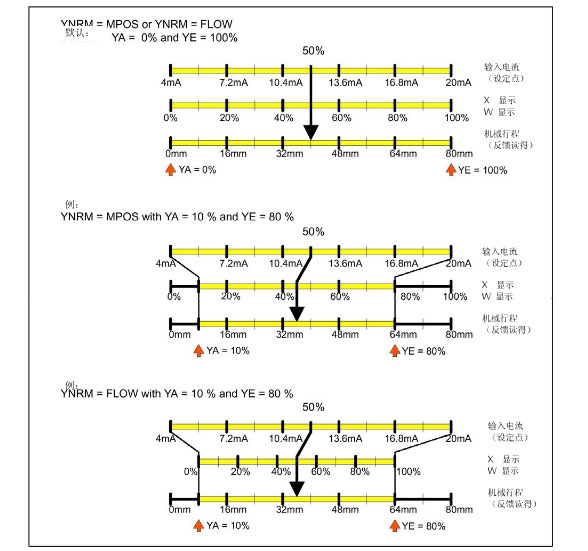

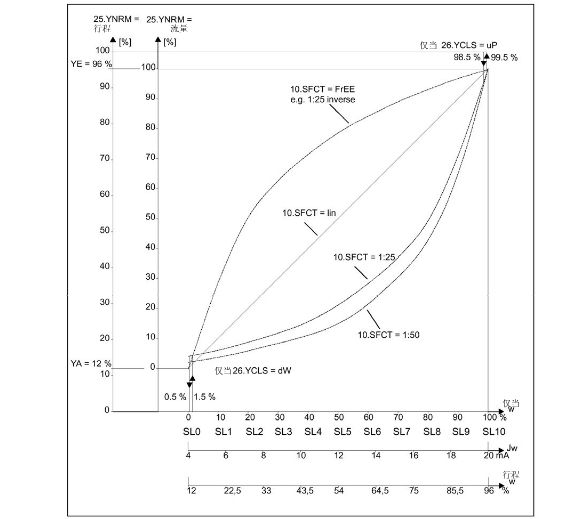

图3 如图所示为80mm的直行程执行机构,标准行程和YA及YE之关系。
B1N1
B1N1或B1N2=ON或-ON
如果逻辑ORED具有其它信号,则来自外部设备的2进制信号
B1N1=bloc1
不能进行操作级别的组态,故不能进行再设置工作
B1N2=bloc2
如执行BE1则手动模式,增加操作级别组态
B1N1或B1N2=up或down(触点开启)或-up或-down(触点闭合)
当2进制输入保持触点动作时,执行机构动作,直行程执行机构动作至上一级或下一级停止
B1N1或B1N2=stop或-stop
当2进制输入动作,压电阀锁定并且执行机构停在最终位置。
B1N1=OFF
当P手操作时,如果二进制输入1的动作通过9和10端子间的跳线,
“NO1NT ”和输入电流乘以100的数值被交替地显示在显示屏的下一排上。
PRST
预设置
出厂设置的复位和再设置初始化
注意
在预设置之后,定位器必须进行重新初始化,全部维护参数等经计算的要重新设置
