详细内容：气动快速切断调节蝶阀是在吸收国内外先进技术的基础上，根据用户的实际工况而设计的新一代快速切断蝶阀。其特点(1)采用橡胶密封圈，密封性能好，无泄漏；(2)采用双偏心锥形密封结构，采用越大越紧的密封机构及密封副磨损自动补尝功能：(3)采用双作用气缸推动，启闭力矩大、动作速度快，阀门启闭迅速，流阻损失小。(4)气缸采用缓冲设计，提高了使用寿命；气缸上装有消声器，以减小噪音对环境的污染。适用于高炉煤气、转炉煤气等可燃性气体管道中要求快速切断场合。
气动快速切断调节蝶阀主要性能：
公称压力：0.10MPa
强度试验压力：0.15MPa
密封试验压力：0.11MPa
适用温度：≤200℃
适用介质：加热炉煤气、高炉煤气、转炉煤气等
单程启闭时间：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒
气动快速切断调节蝶阀主要零件材料：
|
零件名称 |
阀体、蝶板 |
密封圈 |
阀座 |
填料 |
|
材料 |
碳钢 |
橡胶 |
不锈钢 |
石墨盘根、柔性石墨 |

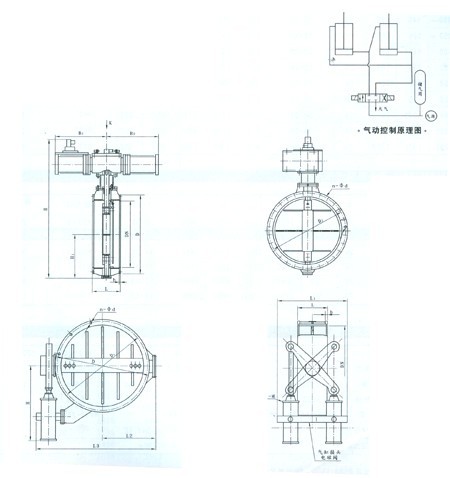

气动快速切断调节蝶阀主要外形及连接尺寸表
|
DN |
D |
D1 |
b |
n-φd |
L |
H |
H1 |
B1 |
B2 |
进气口 |
参考重量 |
|
200 |
320 |
280 |
22 |
8-118 |
152 |
1240 |
250 |
480 |
480 |
Rc1/2″ |
350 |
|
250 |
375 |
335 |
24 |
12-18 |
165 |
1300 |
275 |
480 |
480 |
Rc1/2″ |
420 |
|
300 |
440 |
395 |
24 |
12-22 |
178 |
1380 |
300 |
650 |
650 |
Rc1/2″ |
500 |
|
350 |
490 |
445 |
24 |
12-22 |
190 |
1440 |
326 |
650 |
650 |
Rc1/2″ |
600 |
|
400 |
540 |
495 |
24 |
16-22 |
216 |
1500 |
350 |
650 |
650 |
Rc1/2″ |
800 |
|
450 |
595 |
550 |
26 |
16-22 |
222 |
1550 |
375 |
780 |
400 |
Rc3/4 |
1000 |
|
500 |
645 |
600 |
26 |
20-22 |
229 |
1600 |
410 |
780 |
400 |
Rc3/4 |
1200 |
|
600 |
755 |
705 |
26 |
20-26 |
267 |
1700 |
460 |
780 |
400 |
Rc3/4 |
1410 |
|
700 |
860 |
810 |
26 |
24-26 |
292 |
1800 |
510 |
950 |
500 |
Rc3/4″ |
1550 |
|
800 |
975 |
920 |
26 |
24-30 |
318 |
1900 |
570 |
950 |
500 |
Rc1″ |
1650 |
|
900 |
1075 |
1020 |
26 |
24-30 |
330 |
2010 |
630 |
950 |
950 |
Rc1″ |
1825 |
|
1000 |
1175 |
1120 |
26 |
28-30 |
410 |
2130 |
680 |
950 |
950 |
Rc1″ |
2130 |
|
1200 |
1375 |
1320 |
26 |
32-30 |
470 |
2350 |
780 |
950 |
950 |
Rc1″ |
2520 |
气动快速切断调节蝶阀主要外形及连接尺寸表
|
DN |
D |
D1 |
b |
L |
L1 |
L2 |
L3 |
H |
n-φd |
进气口 |
参考重量 |
|
1400 |
1575 |
1520 |
26 |
530 |
1010 |
1100 |
2700 |
1450 |
36-30 |
M33×2 |
3150 |
|
1600 |
1790 |
1730 |
26 |
600 |
1010 |
1010 |
2800 |
1450 |
40-30 |
M33×2 |
3870 |
|
1800 |
1990 |
1930 |
26 |
670 |
1090 |
1090 |
3000 |
1450 |
44-30 |
M39×2 |
5640 |
|
2000 |
2190 |
2130 |
26 |
760 |
1090 |
1090 |
3200 |
1450 |
48-30 |
M39×2 |
7320 |
|
2200 |
2405 |
2340 |
28 |
760 |
1240 |
1540 |
3500 |
1650 |
52-33 |
M39×2 |
9300 |
|
2400 |
2606 |
2540 |
28 |
760 |
1240 |
1640 |
3600 |
1650 |
56-33 |
M39×2 |
10700 |
气动装置、电磁阀技术性能
|
公称通径(mm) |
|
200-400 |
450-700 |
800-1200 |
1400-1600 |
1800-2000 |
2200-2400 |
|
气动装置参数 |
气源压力 |
0.5-0.7MPa |
|
耗气量 |
0.12 |
0.2 |
0.3 |
0.53 |
0.82 |
1.01 |
|
切断时间 |
1-2S |
2-3S |
3-4S |
4-6S |
5-7S |
6-8S |
|
电磁阀参数 |
型号 |
MVS2-15A-WY |
MVS2-20A-WY |
MVS2-15A-WY |
MVS2-25A-WY |
MVS2-25A-WY |
|
电源电压 |
220V.AC. 24V.DC |
|
气源压力 |
0.4-0.7MPa |
气动快速切断调节蝶阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
