ZPM型铸铁拍门概述
该拍门（止回阀），多用于给水排水和污水处理工程的各种管道和水渠道。用以溢流或止回介质。也可用作各种竖井盖。
ZPM型铸铁拍门主要性能参数
|
型号规格 |
PM-1 |
|
公称压力 |
0.1Mpa |
|
壳休试验压力 |
0.15Mpa |
|
密封试验压力 |
0.11Mpa |
|
适用温度（℃） |
≤80 |
|
适用介质 |
水、污水、海水、河水 |
|
拍门盖开角 |
＞60° |
ZPM型铸铁拍门主要零部件材料
|
零件名称 |
阀体 |
阀盖 |
铰链 |
密封圈 |
|
材料 |
HT200 |
HT200 |
不锈钢 |
橡胶 |
ZPM型铸铁拍门结构特点
该拍门系由体，盖及铰链构件组成。其启闭力来水源压力，不需要人工操作。该拍门内的水压大于拍门外侧压力，则开启:反之则关闭，以达到溢流和止回的作用。
ZPM型铸铁拍门主要外形连接尺寸
|
DN |
L |
D |
D1 |
b |
n-d |
H |
质量 |
|
500 |
300 |
670 |
620 |
34 |
20-25 |
330 |
195 |
|
600 |
350 |
780 |
725 |
36 |
20-30 |
385 |
586 |
|
700 |
440 |
895 |
840 |
40 |
24-30 |
445 |
395 |
|
800 |
440 |
1010 |
950 |
44 |
25-32 |
500 |
425 |
|
900 |
450 |
1110 |
1050 |
46 |
28-34 |
550 |
546 |
|
1000 |
450 |
1220 |
1160 |
50 |
28-34 |
605 |
948 |
|
1100 |
500 |
1320 |
1260 |
52 |
32-34 |
655 |
770 |
|
1200 |
500 |
1450 |
1380 |
56 |
32-34 |
720 |
816 |
|
1400 |
600 |
1675 |
1590 |
62 |
32-41 |
830 |
977 |
|
1500 |
600 |
1775 |
1690 |
65 |
40-48 |
880 |
1446 |
|
1600 |
700 |
1915 |
1820 |
68 |
40-54 |
9510 |
2087 |
|
1800 |
750 |
2115 |
2020 |
72 |
44-54 |
1050 |
2710 |
|
2000 |
800 |
2325 |
2230 |
74 |
48-54 |
1160 |
3550 |

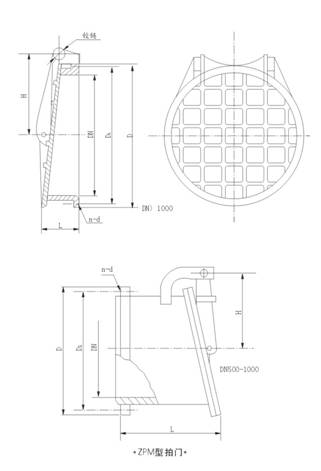

ZPM型铸铁拍门外形图
ZPM型铸铁拍门订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
