详细内容：F743X液动扇形盲板阀结构特点
F743X液动扇形盲板阀主要由左阀体、右阀体、丝杆副、密封圈、杠杆、气缸等零件组成，并由底坐、支撑柱构成一个刚性的结构体。阀门中设有夹紧、松开、气缸和翻板气缸、夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作，翻板气缸驱动翻板完成开关动作。橡胶密封圈嵌在阀板上，具有耐高温密封性能好、更换方便、使用寿命长等特点。
F743X液动扇形盲板阀可以单台远距离控制，可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

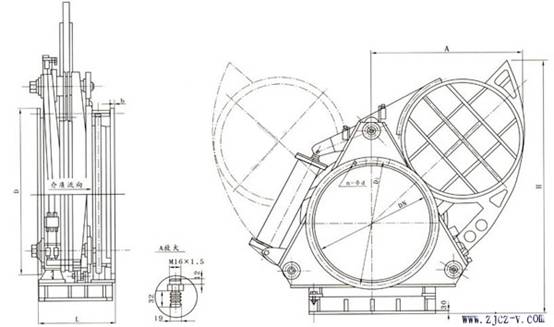

F743X液动扇形盲板阀产品结构图
F743X液动扇形盲板阀主要外形连接尺寸
|
DN |
L |
D |
D1 |
H |
A |
b |
n-￠d |
质量 kg |
|
PN0.05 |
PN0.15 |
PN0.25 |
|
300 |
500 |
440 |
395 |
1200 |
480 |
22 |
12-23 |
205 |
225 |
250 |
|
350 |
600 |
490 |
445 |
1300 |
520 |
22 |
12-23 |
235 |
255 |
280 |
|
400 |
600 |
540 |
495 |
1400 |
580 |
22 |
16-23 |
250 |
275 |
300 |
|
450 |
600 |
595 |
550 |
1400 |
650 |
24 |
16-23 |
300 |
330 |
360 |
|
500 |
600 |
645 |
600 |
1480 |
800 |
24 |
16-23 |
350 |
385 |
420 |
|
600 |
600 |
755 |
705 |
1600 |
1000 |
24 |
20-26 |
420 |
460 |
500 |
|
700 |
600 |
860 |
810 |
1680 |
1050 |
26 |
24-26 |
560 |
610 |
670 |
|
800 |
800 |
975 |
920 |
1860 |
1129 |
26 |
24-30 |
1500 |
1650 |
1750 |
|
900 |
800 |
1075 |
1020 |
2055 |
1242 |
28 |
24-30 |
1800 |
1950 |
2050 |
|
1000 |
800 |
1175 |
1120 |
2240 |
1375 |
30 |
28-30 |
2100 |
2310 |
2500 |
|
1100 |
800 |
1275 |
1220 |
2425 |
1510 |
30 |
28-30 |
2300 |
2500 |
2750 |
|
1200 |
800 |
1375 |
1320 |
2620 |
1625 |
30 |
32-30 |
2600 |
2850 |
3200 |
|
1300 |
800 |
1475 |
1420 |
2760 |
1749 |
30 |
32-30 |
3000 |
3300 |
3600 |
|
1400 |
850 |
1575 |
1520 |
2960 |
1856 |
32 |
36-30 |
4170 |
4520 |
4900 |
|
1500 |
850 |
1690 |
1630 |
3105 |
1976 |
32 |
36-30 |
4400 |
5150 |
5650 |
|
1600 |
850 |
1790 |
1730 |
3300 |
2093 |
32 |
40-30 |
4750 |
5650 |
6150 |
|
1800 |
1100 |
1990 |
1930 |
3610 |
2335 |
32 |
44-30 |
5750 |
7350 |
7050 |
|
2000 |
1100 |
2190 |
2130 |
3960 |
2570 |
32 |
48-30 |
6750 |
9350 |
9800 |
F743X液动扇形盲板阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您光顾我们公司，如需了解更多请登录www.zjcz-v.com
