F343X蜗轮扇形盲板阀详细资料：
F343X蜗轮扇形盲板阀产品特点及工作原理：
F343X蜗轮扇形盲板阀又称蜗轮扇形眼镜阀，翻板阀，扇形阀，由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。
F343X蜗轮扇形盲板阀主要性能参数：
|
公称压力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封试验压力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
强度试验压力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
|
适用温度℃ |
丁青橡胶 |
硅橡胶 |
氟橡胶 |
|
＜120 |
＜250 |
＜300 |
|
适用介质 |
煤气等有毒、有害、易燃气体 |
|
采用标准 |
连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准 |
|
主要零部件材料 |
阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶 |

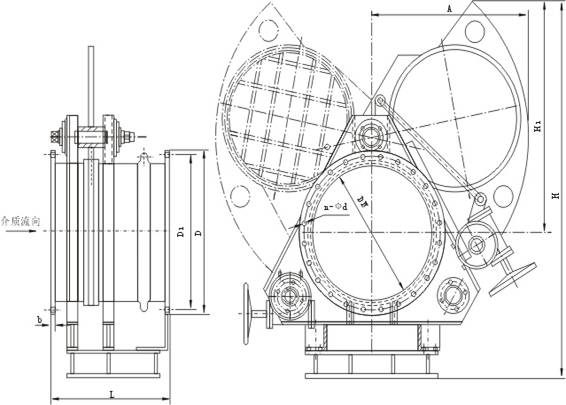

F343X蜗轮扇形盲板阀主要外形连接尺寸： 单位：mm
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22 |
12-φ22 |
500 |
|
350 |
490 |
445 |
22 |
12-φ22 |
500 |
|
400 |
540 |
495 |
22 |
16-φ22 |
600 |
|
450 |
595 |
550 |
24 |
16-φ22 |
600 |
|
500 |
645 |
600 |
24 |
16-φ22 |
600 |
|
600 |
755 |
705 |
24 |
20-φ26 |
600 |
|
700 |
860 |
810 |
26 |
24-φ26 |
800 |
|
800 |
975 |
920 |
26 |
24-φ30 |
800 |
|
900 |
1075 |
1020 |
28 |
24-φ30 |
800 |
|
1000 |
1175 |
1120 |
30 |
28-φ30 |
800 |
|
1100 |
1275 |
1220 |
30 |
28-φ30 |
800 |
|
1200 |
1375 |
1320 |
30 |
32-φ30 |
800 |
|
1300 |
1475 |
1420 |
32 |
32-φ30 |
800 |
|
1400 |
1575 |
1520 |
32 |
36-φ30 |
850 |
|
1500 |
1675 |
1620 |
32 |
36-φ30 |
850 |
|
1600 |
1790 |
1730 |
32 |
40-φ30 |
850 |
|
1800 |
1990 |
1930 |
32 |
44-φ30 |
1100 |
|
2000 |
2190 |
2130 |
32 |
46-φ30 |
1100 |
F343X蜗轮扇形盲板阀订货须知：
1、①产品名称与型号②蜗轮扇形盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的蜗轮扇形盲板阀型号，请按蜗轮扇形盲板阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的超卓阀门专家为您审核把关
感谢您光顾我们公司，如需了解更多请登录www.zjcz-v.com |
