详细内容：DS9113水冷式超高温蝶阀产品简介
DS9113水冷式超高温蝶阀是我公司吸收国外先进技术引进的新产品，广泛地应用于冶金、化工、建材、电站等行业中的超高温气体管道中,作为高温气体介质流量调节或切断装置,可与各种执行器配套使用组成不同性能设备。
DS9113水冷式超高温蝶阀产品特点
该阀中的阀体采用优质碳钢和不锈钢内腔通水冷却,阀板采用双层优质耐热钢,内腔和轴通水冷却,并在阀出口处设有流量开关报警功能,同时在进出口设有二个流量调节阀。具有耗水量少、耐温高、体积小、转动灵活、使用寿命长、操作维护方便等优点。
DS9113水冷式超高温蝶阀主要技术参数
公称压力：0.1MPa
额定转角：0～90°
普通型泄漏率：≤5% 后座型低泄漏：≤1%
工作温度：P9 t≤950℃；P10 t≤1050℃；P11 t≤1150℃；P12 t≤1150℃；
P13 t≤1350℃ （瞬间最高温度：≤1400℃）
适用介质：高温烟气或其它含尘高温气体；
调节型：（KVGD9113a-1）配ZKJ型电动执行机构（或根据用户选定执行机构）
电压：根据用户选定的执行机构而定220（或380）V.Ac；
输入信号：0～10(4～20)mA.DC（用户自定）；
两位开关型：（KVGD9113b-1）配Z型电动装置，本阀可水平或垂直安装，但阀轴应处于水平位置安装
DS9113水冷式超高温蝶阀使用要求
①冷却水消耗量:(0.01～0.03)DNm3/h,
②冷却水压力:0.3MPa的软化水
③水冷却水进口温度:≤30℃
④用设在进出口处的二个流量调节阀进行调节进口处的进水量,使出口处的水温度≤60～80℃,并调节出口处的水流速大于进口处的流速,同时在阀门使用前确保阀板内腔注满水。
⑤确保冷却水足够循环,当流量开关报警时必须及时处理。
⑥确保进出水管道系统畅通,同时在出水管高出阀门位置。
⑦电动执行机构技术参数及原理接线图请参阅电动执行机构使用说明书。

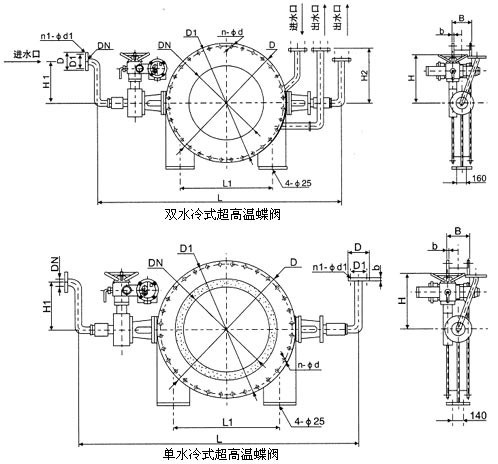

DS9113水冷式超高温蝶阀产品外形图
DS9113水冷式超高温蝶阀外形连接尺寸表
|
DN |
D |
D1 |
B |
b |
n-d |
L1 |
KVGD9113a-1 |
KVGD9113a-1 |
|
L |
H |
型号 |
L |
H |
型号 |
|
150 |
375 |
335 |
190 |
16 |
12-φ18 |
375 |
1170 |
470 |
ZKJ-210 |
860 |
460 |
Z5-36 |
|
200 |
440 |
395 |
12-φ18 |
448 |
1316 |
1006 |
|
250 |
490 |
445 |
12-φ18 |
473 |
1366 |
1056 |
|
300 |
540 |
495 |
220 |
16-φ22 |
580 |
1695 |
550 |
ZKJ-310 |
1270 |
Z10-36 |
|
350 |
595 |
550 |
20 |
16-φ22 |
608 |
1751 |
1344 |
|
400 |
645 |
600 |
20-φ22 |
642 |
1841 |
1396 |
|
450 |
695 |
650 |
20-φ22 |
668 |
1870 |
1446 |
|
500 |
860 |
810 |
24-φ22 |
772 |
2189 |
690 |
ZKJ-410 |
1624 |
Z15-36 |
|
600 |
975 |
920 |
210 |
24-φ26 |
829 |
2303 |
1798 |
|
700 |
1075 |
1020 |
24-φ26 |
883 |
2411 |
1906 |
|
800 |
1175 |
1120 |
28-φ30 |
1040 |
2800 |
780 |
ZKJ-510 |
2260 |
570 |
Z20-36 |
|
900 |
1275 |
1220 |
28-φ30 |
1090 |
2900 |
2320 |
|
1000 |
1375 |
1320 |
220 |
24 |
32-φ30 |
1140 |
3010 |
2430 |
|
1200 |
1575 |
1520 |
36-φ30 |
1265 |
3260 |
2680 |
|
1400 |
1790 |
1730 |
40-φ30 |
1370 |
3520 |
978 |
ZKJ-610A |
2920 |
Z30-36 |
|
1500 |
1890 |
1830 |
240 |
28 |
40-φ30 |
1545 |
3870 |
3270 |
|
1600 |
1990 |
1930 |
44-φ30 |
1590 |
3976 |
3376 |
|
1800 |
2290 |
2230 |
48-φ30 |
1700 |
4190 |
1028 |
ZKJ-610 |
3590 |
|
2000 |
2505 |
2440 |
52-φ30 |
1800 |
4390 |
3790 |
|
2200 |
2705 |
2640 |
300 |
56-φ33 |
1900 |
4590 |
3990 |
|
2400 |
3030 |
2960 |
64-φ33 |
2000 |
4930 |
ZKJ-710 |
4240 |
660 |
Z45 |
DS9113水冷式超高温蝶阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
