DZ40Y低温闸阀

DZ40Y低温闸阀的主要优点：
(1)流体阻力小。闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
(2)启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
(3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

DZ40Y低温闸阀性能参数:

型号		DZ40Y-16	DZ40Y-25
工作压力(MPa)		1.6	2.5
适用温度(℃)		LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196
材料	阀体、闸板、阀盖、支架	LC3、LCB、LCC、1Cr18Ni9Ti
	填料	浸四氟乙烯石棉绳
	手轮	QT450-10
	阀杆螺母	ZCuA110Fe3
	阀杆	1Cr18Ni9Ti
	垫片	低温石棉

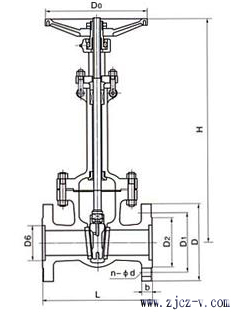

DZ40Y低温闸阀主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b	Z-d	H	D0
DZ40Y-16L
20	150	105	75	55	14	4-14	320	140
25	160	115	85	65	14	4-14	350	160
32	180	135	100	78	16	4-18	385	180
40	200	145	110	85	16	4-18	420	200
50	250	160	125	100	16	4-18	540	240
65	270	180	145	120	18	4-18	610	240
80	280	195	160	135	20	8-18	690	280
100	300	215	180	155	20	8-18	780	300
125	325	245	210	185	22	8-18	930	320
150	350	280	240	210	24	8-23	980	360
200	400	335	295	265	26	12-23	1180	400
250	450	405	355	320	30	12-25	1390	450
300	500	460	410	375	30	12-25	1620	560
350	550	520	470	425	34	16-25	1810	640
400	600	580	525	485	36	16-30	1970	640
DZ40Y-25L
20	150	105	75	55	16	4-14	320	140
25	160	115	85	65	16	4-14	350	160
32	180	135	100	78	18	4-18	385	180
40	200	145	110	85	18	4-18	420	200
50	250	160	125	100	20	4-18	540	240
65	270	180	145	120	22	8-18	610	240
80	280	195	160	135	22	8-18	690	280
100	300	230	190	160	24	8-23	780	300
125	325	270	220	188	28	8-25	930	320
150	350	300	250	218	30	8-25	980	360
200	400	360	310	278	34	12-25	1180	400
250	450	425	370	332	36	12-30	1390	450
300	500	485	430	390	40	16-30	1620	560
350	550	550	490	448	44	16-34	1810	640
400	600	610	550	505	48	16-34	1990	640
DZ40Y-40L
20	150	105	75	55	16	4-14	320	140
25	160	115	85	65	16	4-14	350	160
32	180	135	100	78	18	4-18	444	180
40	200	145	110	85	18	4-18	455	200
50	250	160	125	100	20	4-18	575	280
65	270	180	145	120	22	8-18	635	320
80	280	195	160	135	22	8-18	715	360
100	300	230	190	160	24	8-23	815	400
125	325	270	220	188	28	8-25	965	320
150	450	300	250	218	30	8-25	1025	400
200	550	360	320	282	34	12-30	1225	450
250	650	425	385	345	42	12-34	1440	560
300	750	485	450	408	46	16-34	1665	640
350	850	550	510	465	52	16-34	1880	640
400	950	655	585	535	58	16-41	2050	720

DZ40Y低温闸阀注意事项：
1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封
3、根据工作温度合理选用填料，垫片等零件的材料
4、低温闸阀严格控制材料的化学成份及低温冲击韧性等力学性能指标
5、低温闸阀采用多种配管法兰标准及密封面型式，适用于各种工程需要。
