气动分段式球阀产品简介

·         气动分段式球阀气动机构和阀体选用ADESUN公司产品，隔爆型限位开关选用ADESUN公司产品；防爆电磁阀选用美国ASCO公司。二段式双动气动法兰球阀，阀体：碳钢WCB；密封：PTFE，国标法兰连接：DN80，PN16（ANSI 150LB），配ADESUN气动执行器，ASCO防爆电磁阀；电压：24VDC；防爆等级：ExdII BT4；接口：1/2"NPT。隔爆型限位开关，2XSPDT 防爆等级：ExdIIC T6 IP67；环境温度：-20℃至+70℃，技术参数完全满足客户需求。

·         在装车过程中，由于控制阀的突然开关，容易造成管道中的压力在一瞬间会突然升高，产生很高的压力峰值，这种现象称为“水击”或“水锤”现象。“水击”产生的压力峰值往往比正常工作压力高好几倍，且常伴有巨大的振动和噪声，使液压系统产生温升，有时会使一些液压元件或管件损坏，并使某些液压元件(控制阀、流量计等)产生误动作，导致设备损坏。因此，在本系统设计主要目标之一，就是尽可能的消除控制阀的突然开关而产生的“水击”现象。除此之外还要求控制阀能达到以下要求：

·         防止喷溅式进液

·         低电压，低功耗，控制较简单

·         启闭工作可靠、无泄漏，便于维护

·         能较好地解决过冲问题，重复性误差小

·         能适应各种工艺，包括流速不稳定的单支和多支管路

·         为了保证系统的可靠性，提高装车精度，我们选择了气动两段式切断阀

·

气动分段式球阀的气动执行器

110系列两段式双动气动执行器

·             110系列两段式双气动执行器是一种特殊规格的执行机构，提供了0°、45°、90°或0°、90°、180°的三位式操作方式。中间位置是依靠两个辅助活塞的移动产生的机械制动来实现的，中间位置是可调的，如90°行程的执行器能提供20°、30°、50°、70°等的中间位置。

·             两段式双动气动执行器工作原理（见图）：

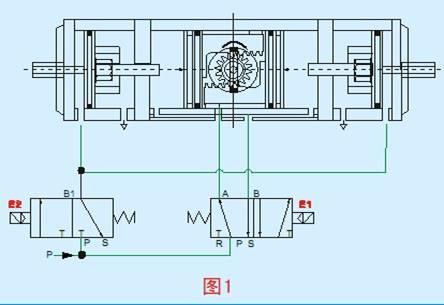

    两段式气动执行器由ADESUN标准双动执行器和另两个附加的外部气缸组成。通过改变附加气缸的活塞行程，执行双动器和阀门转角被停止在预先设定的角度（45°至90°)，因此阀门流量得以调节。这种装置由两个电磁阀控制，如图1：E1=二位五通电磁阀，控制执行器； E2=二位三通电磁阀，用于控制两个外部气缸。

气动分段式球阀的全流量球阀

·

·         设计特性：

·         防火结构设计并得到认证（备选）

·         采用ISO5211直接安装执行器的平台设计

·         阀球与阀体之间带防静电装置

·         阀杆防爆出装置设计

·         铜球上有压力平衡孔

·         双层阀杆填料符合德国TUV TA-LUFT的阀杆泄露测试要求

·         阀体上设计清洁阀腔的装置

·         双碟形弹片自动压紧填料设计

·         标准规范：

·         设计：ASME B16.34，API608

·         结构长度：ASME B16.10

·         厚壁：ASME B16.34

·         法兰接端：ASME B16.5

·         防火测试：API 607 41993 ISO10497

·         检验与测试：API5
