25JD二位五通电磁阀
详细内容:

25JD二位五通电磁阀结构用途及特点

本阀主要用于控制各类型液(气)动阀门的启闭,能实现自动控制,远程控制和集中控制,是给排水行业广泛使用的专用换向阀。本阀主要由阀体、阀芯、压差式活塞、先导阀等组成,具有结构紧凑、换向灵活、工作可靠、无噪音、无污染等优点。该阀设有手动操纵手柄,工停电应急或调试时使用,手柄为竖直安装,当需要手动换向时,将手柄向左或向右移动90°即成通电工况。

25JD二位五通电磁阀主要技术参数

工作介质:清水

工作压力:0.2-1.6MPa

介质温度:<50

额定电压:AV220V DC24

线圈功耗:15W

25JD二位五通电磁阀技术参数

适用介质:气、水、油

介质温度:-20~+80℃

环境温度:-30~+60℃

流动方向:定向

污垢介质:采用过滤器

安装位置:任意,最好竖直

25JD二位五通电磁阀主要特点

直动式结构、从零件MPa开始工作(无压差)可带手动装置  适用于1.33×10-4条件下的真空

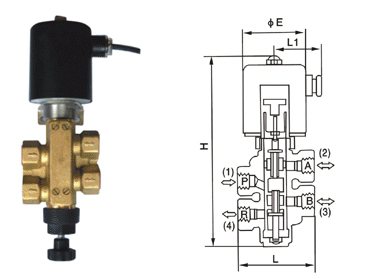

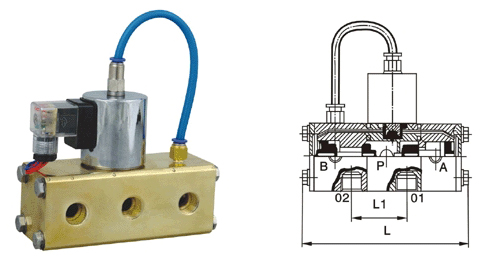

25JD二位五通电磁阀主要连接尺寸

通径DN(mm)

L(mm)

K(mm)

H(mm)

L1(mm)

接管螺纹G

15

170

70

160

60

1/2

20

220

85

180

80

1

25

300

110

280

150

1 1/2

50

450

130

280

150

2
