详细内容：ZDRO电子式调节球阀的详细资料：
ZDRO电子式调节球阀是一种(球体)绕垂直于通道轴旋转90°的阀门，其由回转型角行程电子式电动执行器和O型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
ZDRO电子式调节球阀流体阻力小，是所有阀类中流体阻力最小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度(0-90°任意角度)，实现比例调节动作。
3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
ZDRO电子式调节球阀产品结构：
|
产品名称 |
电动球阀 |
|
作用形式 |
开关型 调节型 |
|
连接形式 |
法兰式 对夹式 管螺纹式 |
|
结构形式 |
O型浮动球式 |
O型固定球式 |
|
阀座密封形式 |
软质密封 |
硬质合金密封 |
软质密封 |
硬质合金密封 |
|
|
|
|
|
(a)．O型浮动球式结构；软质阀座：双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈。
硬质阀座：采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座。
有效的降低了球与密封圈之间的磨擦系数，减少了操作力矩。当介质压力较小时，密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，当介质压力较大时，密封圈与球体接触面积也相应增大，故阀座密封圈能承受较大的介质推力而不会损坏，确保可靠密封。
(b)。O型固定球式结构；软质阀座：双斜面弹簧加载(聚四氟乙烯或对莅聚苯)弹性阀座密封圈。
硬质阀座：采用圆柱形弹簧或波形弹簧预载的补尝性可动金属(硬质合金钢)硬密封阀座。
具有密封预紧力设计合理，密封性能可靠，根据压力大小，介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持，球体的位置固定，密封作用是靠弹簧和介质压力推动阀座实现，因而阀座不会承受过大压力，阀座密封不易变形，操作力矩轻，使用寿命长。
电动执行器
HL型、3810R型或PSQ型角行程全电子式电动执行机构是O型球阀的驱动装置，采用一体化结构设计，它以AC220V电源电压作动力，直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10V DC)，将此转变成与输入信号相对应的位移，以角度位移(0~90°)运动,改变阀芯的开度，因此一定的输入信号对应一定的位置开度，实现比例动作。二位开关式接受AC220V或AC380V作动力，通过电机正反转实现开关动作，并同时输出阀位指示信号是一种高精度、高性能、高可靠性类产品。
ZDRO电子式调节球阀应用规范
|
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
|
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |

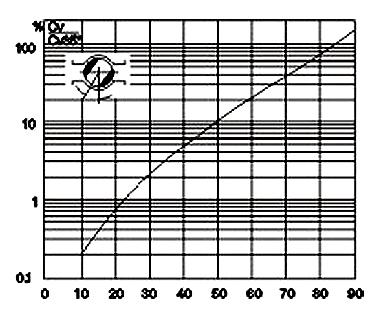

ZDRO电子式调节球阀流量特性示图
流量特性表
|
规格DN开度 |
不同开度下KV值 |
|
10 ° |
20 ° |
30 ° |
40 ° |
50 ° |
60 ° |
70 ° |
8 0 ° |
90 ° |
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
8/0 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
ZDRO电子式调节球阀主要零件材料及适用温度、介质：
|
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
2Cr13、(304) |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀座密封 |
增强聚四氟乙烯、对位聚苯、硬质合金钢密封 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃ |
注：金属硬密封；适用于高温、耐磨及各种粉尘与固体颗粒介质的工况，具有良好的剪切、自洁功能
ZDRO电子式调节球阀技术性能参数
|
公称通径(DN) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数(KV) |
|
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
|
工作转角 |
0-90° |
|
流量特性 |
二位开关型：全开或全闭式，调节型：近似等百分比 |
|
泄漏量(Q) |
软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量 |
|
允许压差 |
≤公称压力 |
|
电动执
行机构 |
型 号 |
HL系列、3810R系列、PSQ系列、HQ或QB型 |
|
电源电压 |
AC220V、AC38V、DC24V |
|
作用形式 |
开关型/调节型(隔爆型) |
|
调节型 |
输入信号 |
0～10mA、4～10mA 、1-5VDC |
|
输出信号 |
0～10mA、4～10mA 、1-5VDC |
|
基本误差 |
≤±2.5% |
|
回 差 |
≤±2.5% |
|
死 区 |
≤2% |
|
可调节比 |
250:1 |
|
开关型 |
电源电压 |
AC220V/AC380V/DC24V |
|
反馈信号 |
有源触点信号、无源触信号 |
ZDRO电子式调节球阀外形尺寸
浮动球式主要连接尺寸
|
公称通径
DN(mm) |
尺 寸(mm) |
|
1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
|
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
|
15 |
130 |
95 |
65 |
4-14 |
130 |
95 |
65 |
4-14 |
130 |
130 |
65 |
4-14 |
140 |
105 |
75 |
4-14 |
|
20 |
140 |
105 |
75 |
4-14 |
140 |
105 |
75 |
4-14 |
140 |
150 |
75 |
4-14 |
152 |
125 |
90 |
4-18 |
|
25 |
150 |
115 |
85 |
4-14 |
150 |
115 |
85 |
4-14 |
150 |
160 |
85 |
4-14 |
180 |
135 |
100 |
4-18 |
|
32 |
165 |
135 |
100 |
4-18 |
165 |
135 |
100 |
4-18 |
180 |
180 |
100 |
4-18 |
200 |
150 |
110 |
4-23 |
|
40 |
180 |
145 |
110 |
4-18 |
180 |
145 |
110 |
4-18 |
200 |
200 |
110 |
4-18 |
220 |
165 |
125 |
4-23 |
|
50 |
200 |
160 |
125 |
4-18 |
200 |
160 |
125 |
4-18 |
220 |
230 |
125 |
4-18 |
250 |
175 |
135 |
4-23 |
|
65 |
220 |
180 |
145 |
4-18 |
220 |
180 |
145 |
8-18 |
250 |
290 |
145 |
8-18 |
280 |
200 |
160 |
8-23 |
|
80 |
250 |
195 |
160 |
8-18 |
250 |
195 |
160 |
8-18 |
280 |
310 |
160 |
8-18 |
320 |
210 |
170 |
8-23 |
|
100 |
280 |
215 |
180 |
8-18 |
280 |
230 |
190 |
8-23 |
320 |
350 |
190 |
8-23 |
360 |
250 |
200 |
8-25 |
|
125 |
320 |
245 |
210 |
8-18 |
320 |
270 |
220 |
8-25 |
360 |
270 |
220 |
8-25 |
381 |
295 |
240 |
8-30 |
|
150 |
360 |
280 |
240 |
8-23 |
360 |
300 |
250 |
8-25 |
400 |
300 |
250 |
8-25 |
403 |
340 |
280 |
8-34 |
|
200 |
400 |
335 |
295 |
12-23 |
400 |
360 |
310 |
12-25 |
502 |
375 |
320 |
12-30 |
|
|
|
|
