详细内容：KHCB电动焊接笼式调节阀 概述
KHCB电动焊接笼式调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
KHCB电动焊接笼式调节阀 阀体、阀内组件
型式： 单座铸造球型阀
公称通径：25、40、50、80mm
公称压力：ANSI 900、1500、2500 JIS 63K
连接型式：法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981等
焊接连接：嵌接焊SW(25～80mm)对接焊BW(80mm)
材料：碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)等
上阀盖：常温型(P)：-5～+230℃
伸长Ⅰ型(E1)： +230～+566℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量：特性：等百分比特性(%)和线性特性(L)
材料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等
KHCB电动焊接笼式调节阀 执行机构
型式： LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料： 乙丙橡胶夹尼龙布、丁青橡胶夹尼龙布
弹簧范围： 20～100、40～200、80～240kPa(LHA、 LVA5型)，190～250、190～300、190～350kPa(LVA6型)
供气压力： 260～400kPa(LHA型)，260～280kPa(LVA5型)，280～400kPa(LVA6型)，300～500kPa(LVP型)
气源接口 Rc1/4”
环境温度： -30～+70℃
阀作用型式： 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
KHCB电动焊接笼式调节阀 性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104IV级
回差：带定 位器：小于全行程的1%
基本误差：带定位 器：小于全行程的±1% (注：采用标准的V型聚四氟乙烯填料)
KHCB电动焊接笼式调节阀 流量特性
典型的流量特性曲线
|
|
|
|

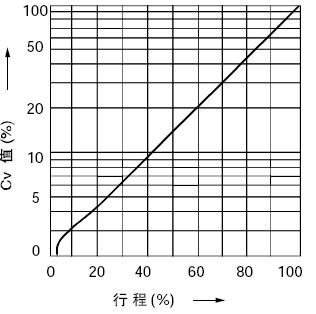

等百分比特性(%C) |

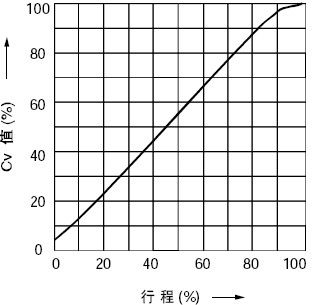

线性特性(LC) |

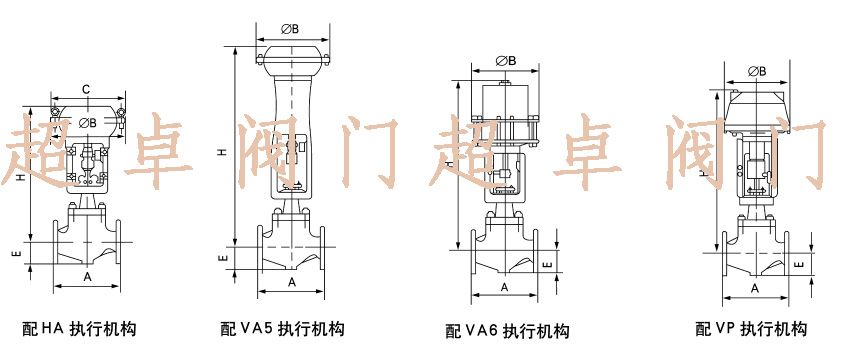

KHCB电动焊接笼式调节阀 外形尺寸
|
 H
|
E |
C |
φB |
|
ANSI900 JIS 63K |
ANSI 1500 |
ANSI 2500 |
ANSI 900 |
ANSI 1500 |
ANSI 2500 |
|
常温型(P) |
伸长型(E1) |
常温型(P) |
伸长型(E1) |
常温型(P) |
伸长型(E1) |
|
25 |
LHA3D、R |
710 |
840 |
710 |
840 |
740 |
860 |
90 |
90 |
95 |
363 |
350 |
|
LHA4D、R |
870 |
1000 |
870 |
1000 |
900 |
1020 |
520 |
470 |
|
LVA6R |
1115 |
1245 |
1115 |
1245 |
1145 |
1265 |
- |
445 |
|
LVP5 |
895 |
1025 |
895 |
1025 |
925 |
1045 |
- |
345 |
|
40 |
LHA3D、R |
735 |
875 |
735 |
875 |
780 |
925 |
100 |
105 |
120 |
363 |
350 |
|
LHA4D、R |
890 |
1030 |
890 |
1030 |
935 |
1080 |
520 |
470 |
|
LVA5D |
1280 |
1420 |
1280 |
1420 |
1325 |
1470 |
- |
620 |
|
LVA5R |
1390 |
1530 |
1390 |
1530 |
1435 |
1580 |
- |
620 |
|
LVA6R |
1140 |
1280 |
1140 |
1280 |
1185 |
1350 |
- |
445 |
|
LVP5 |
920 |
1060 |
920 |
1060 |
965 |
1110 |
- |
345 |
|
LVP6 |
1140 |
1280 |
1140 |
1280 |
1185 |
1380 |
- |
445 |
|
50 |
LHA3D、R |
765 |
925 |
765 |
925 |
800 |
960 |
110 |
120 |
130 |
363 |
350 |
|
LHA4D、R |
925 |
1085 |
925 |
1085 |
960 |
1120 |
520 |
470 |
|
LVA5D |
1315 |
1475 |
1315 |
1475 |
1350 |
1510 |
- |
620 |
|
LVA5R |
1425 |
1585 |
1425 |
1585 |
1460 |
1620 |
- |
620 |
|
LVA6R |
1175 |
1335 |
1175 |
1335 |
1210 |
1370 |
- |
445 |
|
LVP5 |
955 |
1115 |
955 |
1115 |
990 |
1150 |
- |
345 |
|
LVP6 |
1175 |
1335 |
1175 |
1335 |
1210 |
1370 |
- |
445 |
|
LVP7 |
1270 |
1420 |
1270 |
1420 |
1305 |
1465 |
- |
545 |
|
80 |
LHA3D、R |
80 |
980 |
800 |
980 |
835 |
1005 |
140 |
150 |
165 |
363 |
350 |
|
LHA4D、R |
960 |
1140 |
960 |
1140 |
995 |
1165 |
520 |
470 |
|
LVA5D |
1345 |
1525 |
1345 |
1525 |
1380 |
1550 |
- |
620 |
|
LVA5R |
1455 |
1635 |
1455 |
1635 |
1490 |
1660 |
- |
620 |
|
LVA6R |
1205 |
1385 |
1205 |
1385 |
1240 |
1410 |
- |
445 |
|
LVP5 |
985 |
1165 |
985 |
1165 |
1020 |
1190 |
- |
345 |
|
LVP6 |
1205 |
11385 |
1205 |
1385 |
1240 |
1410 |
- |
445 |
|
LVP7 |
1295 |
1475 |
1295 |
1475 |
1330 |
1500 |
- |
545 |
注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
