G45J衬胶直流式隔膜阀
详细内容:

G45J衬胶直流式隔膜阀的详细资料:

产品型号:G45J

产品名称:直流式衬胶隔膜阀

产品特点:衬胶隔膜阀是一种特殊形工的具有截断功能的阀门,其启闭件由钢质瓣与软质材料(橡胶和氟塑料复合)制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。

G45J衬胶直流式隔膜阀设计规范:遵循GB 1239,BS 5156标准。
驱动方式:手动、气动(常开或常闭)、电动。
法兰连接隔膜阀
设计与制造符合中国国家标准
基本结构形式:堰式,直流式
公称压力PN0.6~1.0(Mpa)
公称能径DN15-400(mm)

手动

G41J(堰式)

手动

G641J(往复式)

G41F5(堰式)

G641F5(往复式)

G45J(直流式)

G6B41F(常闭式)

G45F5(直流式)

G6B41F5(常闭式)

电动

G9B41J(防爆式)

电动

G941J(普通型)

G9B41F5(防爆式)

G941F5(普通型)

遵循规范

STANDARD

设计与制造

GB12239

结构长度

GB1221/JB1688

法兰尺寸

JB78/JB79(GBHGSH)

压力试验

GB/T13927

标签

GB12220

供货

GB/T12252

G45J衬胶直流式隔膜阀主要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳钢

Z

C

P

R

PL

RL

1

阀体、阀盖、阀瓣

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀杆

35

1Cr13

1Cr18Ni19Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里层

FEP(F46)PFA PCTFE(F3)

4

隔膜

FEP(F46)/CR(氟丁橡胶)PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡胶)

5

阀杆螺母

ZCuAL10Fe3 ZCuAL10Fe3

6

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

7

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

8

手轮

HT200

HT200

WCC

WCC

WCC

WCC

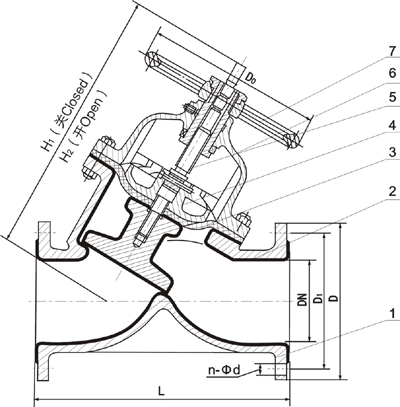

G45J衬胶直流式隔膜阀安装尺寸及重量

G45J直流衬胶隔膜阀山菱牌

DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

重量

25

0.6

0.6

145

115

85

4-14

2

178

190

120



32

160

140

100

4-18

2

196

217

140



40

180

150

110

4-18

3

196

217

140

14

50

210

165

125

4-18

3

219

240

200

20

65

250

185

145

4-18

3

264

272

200

29

80

300

200

160

4-18

3

285

315

280

42

100

350

220

180

8-18

3

352

383

320

61

125

400

250

210

8-18

3

470

515

320

79.5

150

0.4

460

285

240

8-22

3

508

554

400

150

200

570

340

295

8-22

4

602

660

500

236.5

250

680

395

350

12-22

4

708

786

500



300

790

445

400

12-22

4
