详细内容：Q611F气动三片式球阀概述
气动三片式球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
Q611F气动三片式球阀工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
定位器可调节阀门管道流量
Q611F气动三片式球阀主要技术参数
|
气动执行器 |
型号 |
QW-TZ精小型系列、AT单作用系列 |
|
控制形式 |
双作用/单作用 |
|
作用形式 |
切断/调节 |
|
气源压力 |
0.4 ～ 0.8 MPa |
|
最大回转角度 |
90°～92° |
|
回信器 |
AC220V AC110V DC24V |
|
控制信号 |
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa |
|
控制气源 |
洁净、干燥压缩空气 |
|
工作温度 |
-20℃ ～ +90℃ |
Q611F气动三片式球阀阀体主要零件材料
|
零件名称 |
阀体 |
球芯 |
阀座 |
阀杆 |
填料 |
|
Q611F-16
Q611F-25 |
304 |
0Cr18Ni9 |
增强聚四氟乙烯 |
0Cr18Ni9 |
增强聚四氟乙烯 |
|
316 |
0Cr17Ni12Mo2 |
增强聚四氟乙烯 |
0Cr17Ni12Mo2 |
增强聚四氟乙烯 |
Q611F气动三片式球阀主要性能规范
|
型 号 |
公称压力
PN（MPa） |
试验压力Ps（MPa） |
工作温度
（℃） |
适用介质 |
|
壳体 |
密封 |
|
Q611F-16P（R） |
1.6 |
2.4 |
1.76 |
-20～150 |
水、蒸汽、油品、酸类 |
|
Q611F-25P（R） |
2.5 |
3.75 |
2.75 |
|
Q611F-40P（R） |
4.0 |
6.0 |
4.4 |
Q611F气动三片式球阀气动执行器主要部件材料
|
零件名称 |
缸体 |
端盖 |
活塞 |
轴 |
O型圈 |
螺栓 |
|
QW-TZ
AT |
铝合金型材
硬质阳极氧化 |
压铸铝合金
环氧树脂喷涂 |
压铸铝 |
钢
镀镍磷合金 |
NBR |
SUS304 |

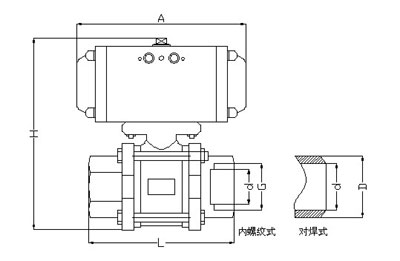

Q611F气动三片式球阀主要外形尺寸
|
公称通径 |
尺 寸 |
气动执行器 |
|
G |
A |
H |
L |
d |
D |
|
10 |
3/8 |
131 |
142 |
65 |
12.7 |
18 |
AT1 |
|
15 |
1/2 |
131 |
148 |
67 |
15 |
24 |
AT1 |
|
20 |
3/4 |
131 |
167 |
82 |
20 |
28 |
AT1 |
|
25 |
1 |
131 |
175 |
91 |
25 |
34 |
AT1 |
|
32 |
11/4 |
185 |
210 |
108 |
32 |
41 |
AT2 |
|
40 |
11/2 |
185 |
238 |
129 |
38 |
49 |
AT2 |
|
50 |
2 |
185 |
245 |
148 |
50 |
62 |
AT2 |
Q611F气动三片式球阀订货须知：
一、①气动三片式球阀产品名称与型号②气动三片式球阀口径③气动三片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动三片式球阀型号，请按气动三片式球阀型号直接向我司销售部订购。
