详细内容:V130D05型自力式流量调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力支化,按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统。
该产品由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品
V130D05型自力式流量调节阀特点有:
1、无需外加驱动能源的节能型自控系统.设备费用低;
2、结构简单.维护工作量小;
3、设定点可调且范围宽.便于用户在设定范围内连续调整流量;
4、指挥操作型较直接作用型动态响应快。精度高,可调比大;
5、阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大。
V130D05型自力式流量调节阀主要技术参数
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
额定流量系数Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
公称压力MPa |
1.6;4.0 |
有效压力下最大流量(m3/h) |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
最高工作温度 ℃ |
≤140 |
硬密封配隔离罐≤200 |
配隔离罐
加长件≤200 |
压力平衡元件 |
波纹管 |
滚动膜片 |
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
阀体材质 |
铸铁;铸钢;铸不锈钢 |
阀芯材质 |
不锈钢,软密封为不锈钢镶嵌橡胶圈 |
最高工作压力 |
公称压力(注意△Pmax及工作压力与工作温度的关系) |
V130D05型自力式流量调节阀性能指标
控制精度 |
±5% |
允许泄漏量(在规定试验条件下) |
软密封 |
4×10-4额定容量 |
硬密封 |
DN15~50 |
DN65~125 |
DN150~250 |
10气泡/min |
20气泡/min |
40气泡/min |
V130D05型自力式流量调节阀执行器主要技术参数
V130D05型自力式流量调节阀允许压差
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
最大允许压差△P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
PN40 |
2.0 |
![http://www.shbqv.com/UploadFiles/2009926205837674.jpg](/uploadfile/20120721085256441.jpg)

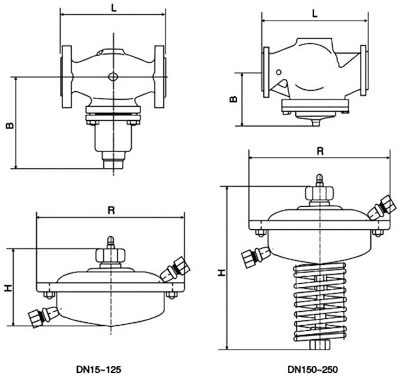

V130D05型自力式流量调节阀外形尺寸及重量
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
B mm |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
φR mm |
263 |
380 |
H mm |
150 |
520 |
约重(kg) |
21 |
23 |
24 |
27 |
31 |
36 |
47 |
55 |
74 |
93 |
118 |
178 |
261 |
