详细内容：ZJHP气动薄膜单座调节阀
ZJHP系列气动薄膜单座调节阀采用顶导向结构，配用多弹簧执行机构，流道呈S流线型。具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件，特别适用于允许泄漏量小、阀前后压差不大的工作场合。
本产品有标准型、散热型、低温型、调节切断型、波纹管密封型、夹套保温型。
公称压力等级有PN(MPa)1.6、4.0、6.4、 10.0；
阀体口径范围DN20~300mm；
适用流体温度由-200~+560℃范围内多种档次；
泄漏量标准有Ⅳ级、Ⅵ级；流量特性有直线、等百分比。
主要零件常用材料
阀体、阀盖：ZG230~450、ZG1Cr18Ni9Ti、
阀芯、阀座：1Cr18Ni9Ti、1Cr18Ni9Ti +PTFE、1Cr18Ni9Ti +司钛莱合金堆焊
填料：PTFE、石墨
波纹管：1Cr18Ni9Ti
垫片：石墨缠绕垫片(V6590)、F4
膜盖：A3
波纹膜片：夹增强涤纶织物丁腈橡胶
弹簧：60Si2Mn
阀杆、推杆：1Cr18Ni9Ti、2Cr13
注：具体材质组合及特殊要求可供其它材料请。
本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。
类 型
ZJHP标准型工作温度-20~+160℃，泄漏量标准有Ⅳ级；
ZJHP-G阀盖增设散热片可用于介质温度-60~+450℃；
ZJHP-V型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏；
ZJHP-D长颈阀盖结构加波纹管密封可用于-196℃的深冷场合。
ZJHP-Q型软密封结构阀芯达Ⅵ级泄漏标准（微气泡级）；
ZJHP-J型夹套保温调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合；
ZJHP-F衬塑型单座调节阀与流体接触部位衬有F46，填料部位采用聚四氟乙烯波纹管密封，特别适用于强腐蚀介质的自动控制。
阀芯、阀座堆焊司钛莱合金，适用于高温、深冷及其他苛刻的工况；
作用方式
气关式（FO）
当气源故障时，执行机构弹簧将阀打开
气开式（FC）
当气源故障时，执行机构弹簧将阀关闭

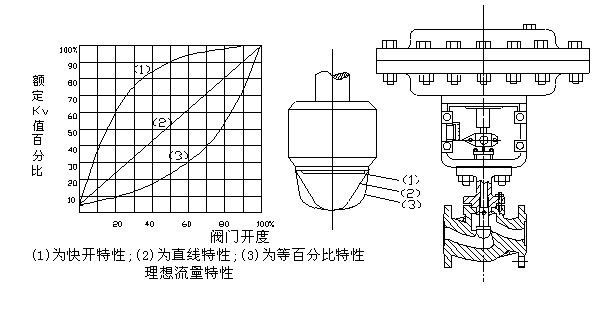

流量特性图
主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
(10) |
(12) |
(15) |
(20) |
|
额定流量系数
KV |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
|
膜片有效面积Ae（cm2） |
280 |
400 |
600 |
1000 |
|
信号范围Pr(KPa) |
20~100、40~200 |
|
气源压力Ps(MPa) |
0.14~0.4 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比 |
50 |
|
允许泄漏量 |
硬阀座：IV级（10-4阀额定容量） 软阀座：VI级 |
|
公称压力PN（MPa） |
1.0、1.6、4.0、6.4 |
|
工作温度t（℃） |
常温型 |
-20~200、-40~240、-60~250 |
|
散热型 |
-40~450、-60~450 |
|
高温型 |
450~560 |
|
低温型 |
-60~-100、-100~-200、-200~-250 |

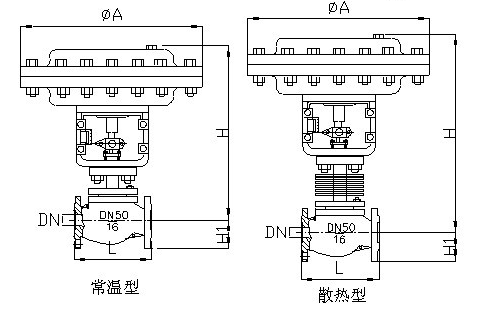

ZJHP气动单座调节阀外形尺寸（mm）
|
DN |
L |
H |
H1 |
质量(kg) |
φA |
|
PN16 |
PN40 |
PN64 |
普通 |
高温 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6
PN16 |
PN40
PN64 |
|
20 |
181 |
194 |
206 |
398 |
548 |
45 |
52 |
65 |
19 |
23 |
285 |
|
25 |
185 |
197 |
210 |
410 |
560 |
50 |
57 |
70 |
20 |
24 |
|
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 |
26 |
35 |
|
50 |
254 |
267 |
286 |
457 |
627 |
70 |
82 |
90 |
30 |
40 |
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
100 |
47 |
66 |
360 |
|
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
107 |
55 |
78 |
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117 |
125 |
65 |
99 |
|
150 |
451 |
473 |
508 |
870 |
1130 |
132 |
142 |
150 |
172 |
130 |
160 |
470 |
|
200 |
600 |
650 |
890 |
1150 |
160 |
170 |
187 |
207 |
175 |
250 |
|
250 |
730 |
775 |
1203 |
1523 |
187 |
202 |
225 |
235 |
350 |
470 |
580 |
|
300 |
850 |
900 |
1234 |
1554 |
220 |
230 |
257 |
265 |
500 |
660 |
ZJHP气动薄膜单座调节阀订货须知：
一、①ZJHP气动薄膜单座调节阀产品名称与型号②ZJHP气动薄膜单座调节阀口径③ZJHP气动薄膜单座调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定超卓公司的ZJHP气动薄膜单座调节阀型号，请按ZJHP气动薄膜单座调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的超卓阀门专家为您审核把关。
