详细内容： ZDSF（H），ZRSF(H)型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口PS系列或3810L直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。
技术参数
形式：三通双座铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接形式：法兰式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀芯形式：双导向双座套筒型阀芯
流量特性：等百分比特性，线性特性和快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
执行机构
类型：可选PS型直行程，3810L直行程系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
主要零件材料及推荐使用温度范围
|
阀体材料 |
公称压力MPa |
介质工作温度 |
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
|
最大工作压力MPa |
|
铸铁HT200
|
1.6
|
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25
|
4.0
6.4
|
|
4.0
6.4 |
3.7
5.9 |
3.3
5.2 |
3.0
4.7 |
2.8
4.1 |
2.3
3.7 |
1.8
2.9 |
|
|
|
|
|
|
|
不锈钢ZG1r18Ni9Ti |
4.0
6.4 |
|
|
|
|
4.0
6.4 |
3.0
4.4 |
2.7
4.2 |
2.4
4.0 |
2.1
3.8 |
|
|
|
|
|
六、直行程分（合）流电动调节阀规格参数表
|
公称通径DN
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
合流
|
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
行程mm
|
16 |
25 |
40 |
60 |
100 |
|
允许压差△MPa
|
≤公称压力MPa |
|
基本误差%
|
±2.5 |
|
回差%
|
2.5 |
|
死区%
|
1.0 |
|
始终点偏差%
|
±2.5 |
|
额定行程偏差%
|
2.5 |
|
允许泄漏量Q
|
Kv值的0.05% |
|
可调范围 |
30:1 |
|
配电动执行器型号 |
PSL
|
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L |
SA－08 |
381LSA－20 |
381LSB－30 |
381LSB－50 |
381LSC－65 |
381LSC－160 |
|
公称压力介质温度阀体材料 |
1.6MPa
|
常温－20℃~＋200℃ 铸铁HT200 |
|
4.0MPa |
常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
6.4MPa |
常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |

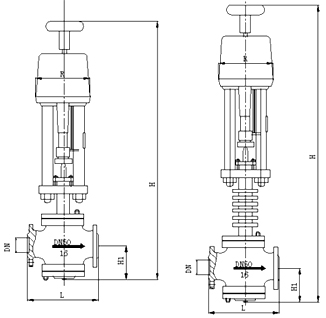

七、直行程电动三通合（分）流调节阀外型尺寸表
|
公称通径DN |
合流 |
分流 |
|
R |
L |
H |
H1 |
L |
H |
H1 |
|
PN（MPa） |
PN（MPa） |
PN（MPa） |
PN（MPa） |
|
|
|
|
常温 |
中温 |
|
|
|
|
|
|
常温 |
中温 |
|
|
|
|
25
|
176
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
|
32
|
176
|
200
|
200
|
210
|
718
|
848
|
150
|
160
|
170
|
200
|
200
|
210
|
718
|
848
|
150
|
160
|
170
|
|
40
|
176
|
220
|
230
|
235
|
795
|
925
|
160
|
170
|
180
|
220
|
235
|
235
|
795
|
925
|
160
|
170
|
180
|
|
50
|
176
|
250
|
255
|
265
|
835
|
960
|
180
|
190
|
200
|
250
|
255
|
265
|
835
|
960
|
180
|
190
|
200
|
|
65
|
176
|
275
|
285
|
295
|
1067
|
1214
|
200
|
210
|
220
|
275
|
285
|
295
|
1067
|
1214
|
200
|
210
|
220
|
|
80
|
176
|
300
|
310
|
320
|
1080
|
1243
|
210
|
230
|
240
|
300
|
310
|
320
|
1102
|
1265
|
225
|
250
|
265
|
|
100
|
176
|
350
|
360
|
370
|
1094
|
1257
|
220
|
250
|
260
|
350
|
360
|
370
|
1131
|
1294
|
245
|
275
|
285
|
|
125
|
225
|
410
|
430
|
440
|
1292
|
1492
|
260
|
300
|
300
|
410
|
425
|
440
|
1329
|
1529
|
285
|
320
|
325
|
|
150
|
225
|
450
|
465
|
475
|
1321
|
1520
|
280
|
320
|
320
|
450
|
460
|
475
|
1358
|
1557
|
305
|
340
|
345
|
|
200
|
225
|
550
|
560
|
570
|
1400 |
1597 |
320 |
380
|
380
|
550
|
560
|
570
|
1445 |
1642 |
350 |
400 |
410 |
|
250
|
225
|
635
|
660
|
670
|
|
|
|
474
|
474 |
635
|
660
|
670
|
|
|
|
|
|
|
300 |
225 |
720 |
740 |
770 |
|
|
|
584 |
584 |
720 |
740 |
770 |
|
|
|
|
|
八、型号编制说明
|
Z |
D |
S |
F |
40 |
P |
G |
|
自控阀门 |
执行机构类型： |
位移特征： |
阀门结构形式 |
公称压力： |
阀体材质： |
温度类型： |
|
|
D：表示PS系列
|
S：表示直行程 |
F：表示分流阀
|
16：表示1..6MP
|
C：表示碳钢
|
G：表示中温型
|
|
|
R：表示3810系列
|
|
H：表示合流阀 |
40：表示4..0MP
|
P：表示不锈钢
|
常温省略 |
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MP |
铸铁省略 |
|
ZDSF（H），ZRSF(H)型直行程分流、合流电动调节阀订货须知：
一、①ZDSF（H），ZRSF(H)型直行程分流、合流电动调节阀产品名称与型号②ZDSF（H），ZRSF(H)型直行程分流、合流电动调节阀口径③ZDSF（H），ZRSF(H)型直行程分流、合流电动调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定超卓公司的ZDSF（H），ZRSF(H)型直行程分流、合流电动调节阀型号，请按ZDSF（H），ZRSF(H)型直行程分流、合流电动调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的超卓阀门专家为您审核把关。
