详细内容：PZ543伞齿轮传动刀型闸阀，是一种用于介质出入的开关部件。公称通径是DN50~500mm NPS 2"~20"。
该产品为伞齿轮驱动，操作轻松灵活，常用于大口径或较高压力场合人工手动操作。
刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-600℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
中文名：PZ543伞齿轮传动刀型闸阀
公称通径：DN50~500mm NPS 2"~20"
密封型式：硬密封、软密封
气源压力：0.4~0.6MPa
执行标准
产品型号：PZ573
阀体上盖：碳钢，不锈钢
闸板阀杆：不锈钢
密封圈：橡胶，四氟，不锈钢，硬质合金
壳休试验：1.5XPN 密封试验：1.1XPN
公称通径：DN50～1000mmNPS2～40
工作温度：橡胶密封≤80℃，四氟密封≤180℃，硬密封≤425℃
适用温度：-38～＋650℃（具体温度范围视密封副材质和介质性质而定
连接法兰：ANSIB16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
气源压力:0.4-1.6MPa 电磁阀电压:DC24V,AC220V
适用介质：糖桨，纸桨，污水，煤矿，灰，渣水混合物等介质。
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
适用温度：0~+200℃(具体温度范围视密封副材质和介质性质而定)
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级(液体0.1×DN mm3/s)软密封：A级 (零泄漏)
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器
电磁阀电压：DC24V、AC220V

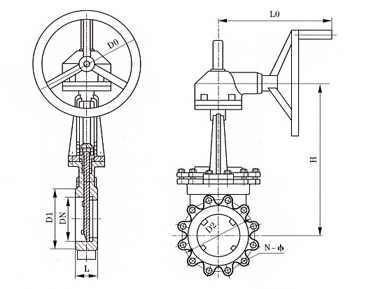

外形尺寸
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6MPa |
50 |
48 |
90 |
110 |
300 |
4-M12 |
1.0MPa |
50 |
48 |
100 |
125 |
300 |
4-M16 |
|
65 |
48 |
110 |
130 |
310 |
4-M12 |
65 |
48 |
120 |
145 |
310 |
4-M16 |
|
|
|
80 |
51 |
125 |
150 |
330 |
4-M16 |
80 |
51 |
135 |
160 |
330 |
4-M16 |
|
|
|
100 |
51 |
145 |
170 |
380 |
4-M16 |
100 |
51 |
155 |
180 |
380 |
8-M16 |
|
|
|
125 |
57 |
175 |
200 |
440 |
8-M16 |
125 |
57 |
185 |
210 |
440 |
8-M16 |
|
|
|
150 |
57 |
200 |
225 |
500 |
8-M16 |
150 |
57 |
210 |
240 |
500 |
8-M20 |
|
|
|
200 |
70 |
255 |
280 |
580 |
8-M16 |
200 |
70 |
265 |
295 |
580 |
8-M20 |
|
|
|
250 |
70 |
310 |
335 |
670 |
12-M16 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
|
|
|
300 |
76 |
362 |
395 |
820 |
12-M20 |
300 |
76 |
368 |
400 |
820 |
12-M20 |
|
|
|
350 |
76 |
412 |
445 |
900 |
12-M20 |
350 |
76 |
428 |
460 |
900 |
16-M20 |
|
|
|
400 |
89 |
462 |
495 |
1020 |
16-M20 |
400 |
89 |
482 |
515 |
1020 |
16-M22 |
|
|
|
450 |
89 |
518 |
550 |
1150 |
16-M20 |
450 |
89 |
532 |
565 |
1150 |
20-M22 |
|
|
|
500 |
114 |
568 |
600 |
1250 |
16-M20 |
500 |
114 |
585 |
620 |
1250 |
20-M22 |
|
|
|
600 |
114 |
670 |
705 |
1500 |
20-M22 |
600 |
114 |
685 |
725 |
1500 |
20-M27 |
|
|
|
700 |
127 |
775 |
810 |
1750 |
24-M22 |
700 |
127 |
800 |
840 |
1750 |
24-M27 |
|
|
|
800 |
127 |
880 |
920 |
2000 |
24-M27 |
800 |
127 |
898 |
950 |
2000 |
24-M30 |
|
|
|
900 |
154 |
980 |
1020 |
2300 |
24-M27 |
900 |
154 |
1005 |
1050 |
2300 |
28-M30 |
|
|
|
1000 |
165 |
1080 |
1120 |
2500 |
28-M27 |
1000 |
165 |
1115 |
1160 |
2500 |
28-M30 |
|
|
|
1200 |
190 |
1295 |
1340 |
2800 |
32-M30 |
1200 |
190 |
1325 |
1380 |
2800 |
32-M36 |
|
|
pz573伞齿轮对夹刀型闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
pz573伞齿轮对夹刀型闸阀订货说明：
1.伞齿轮对夹式刀型闸阀公称压力2伞齿轮对夹式刀型闸阀公称通径 3.伞齿轮对夹式刀型闸阀产品名称4.伞齿轮对夹式刀型闸阀适用温度5.伞齿轮对夹式刀型闸阀产品材料6.伞齿轮对夹式刀型闸阀使用介质7.伞齿轮对夹式刀型闸阀驱动方式（手动、伞齿轮、气动、电动）8伞齿轮对夹式刀型闸阀（硬密封、软密封）
