产品说明

PZ973H、PZ973F、PZ973Y 电动刀型闸阀（刀闸阀）：电动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ973H-10C~16C）、不锈钢（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的闸阀。超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。通径范围：DN50~DN800，使用温度：≤ 100℃，应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。
    电动刀型闸阀从八十年代进入我国。在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。到今天，全球刀闸阀用量最大的是美国和日本。

    电动刀型闸阀,气动刀型闸阀 刀型闸阀美标刀型闸阀产品使用中注意事项及其特点: 刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
电动刀型闸阀的工作性能　　
电动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
电动刀型闸阀的安装使用　　

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓,要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

  电动刀型闸阀,刀闸阀,手动单夹式刀型闸阀主要性能规范 公称压力(mpa) 壳体试验(mpa) 密封试验(mpa) 工作温度 适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物 单夹式刀闸阀,单夹式浆液闸阀,单夹式刀形闸阀主要零部件材质 体、盖 闸板 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 刀型泥浆闸阀,刀型排渣闸阀,单夹式渣浆闸阀


【产品性能参数】

【产品零部件材料】

【产品外形及结构尺寸 (PN10)】

【产品外形及结构尺寸 (PN16)】

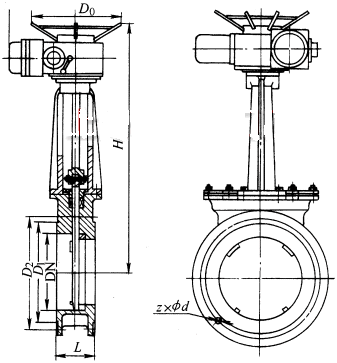

【产品外形及结构尺寸示意图】

声明：本文中所有文字、数据、图片均只适用于参考，PZ973H、PZ973F、PZ973Y 型电动刀型闸阀（刀闸阀）性能参数、PZ973H、PZ973F、PZ973Y 型电动刀型闸阀（刀闸阀）结构尺寸参数、PZ973H、PZ973F、PZ973Y 型电动刀型闸阀（刀闸阀）价格等详情，请联系我们：13868874331   http://www.zjcz-v.com欢迎与您合作！
