详细内容：ZAZS电动角型调节阀，由DKZ型直行程电动执行机构和角形阀两部分组成。以单项交流220V电源为动力，接受0～10mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
ZAZS电动角型调节阀阀体
型 式：角型单座铸造球型阀
公称通径：20、32、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94～79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|

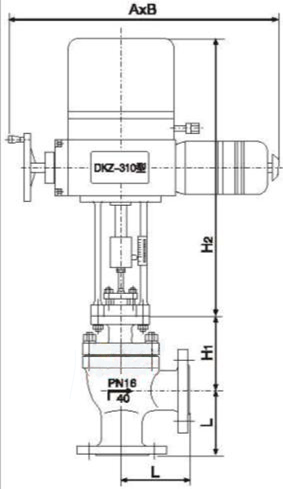

ZAZS电动角型调节阀外形及连接尺寸
|
|
公称通径 |
D |
B |
L |
H（mm） |
H |
|
PN40 |
PN64 |
常温 |
中温 |
|
20 |
460 |
230 |
85 |
100 |
838 |
918 |
H1=L |
|
25 |
460 |
230 |
95 |
115 |
809 |
889 |
|
32 |
460 |
230 |
115 |
130 |
836 |
916 |
|
40 |
460 |
230 |
115 |
130 |
966 |
1046 |
|
50 |
460 |
230 |
130 |
150 |
1011 |
1090 |
|
65 |
460 |
230 |
145 |
170 |
1109 |
1189 |
|
80 |
530 |
230 |
155 |
190 |
1147 |
1227 |
|
100 |
530 |
230 |
175 |
215 |
1199 |
1289 |
|
125 |
530 |
260 |
200 |
250 |
1400 |
1560 |
|
150 |
630 |
260 |
240 |
275 |
1433 |
1580 |
|
200 |
630 |
260 |
300 |
325 |
1567 |
1727 |
ZAZS电动角型调节阀订货须知:
1①电动调节阀产品型号与名称②电动调节阀公称通径DN(mm)③电动调节阀公称压力④电动调节阀流量特性⑤电动调节阀阀体材质⑥电动调节阀额定流量系数⑦电动调节阀介质种类和温度范围⑧电动调节阀阀前后压力(压差)⑨电动调节阀电源电压和控制信号⑩电动调节阀其它特殊要求⑾电动调节阀是否带附件以便我们的为您正确选型
2、若已经由设计单位选定超卓自控阀门公司电动调节阀型号，请按电动调节阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的超卓自控阀门公司专家为您审核把关。
