详细内容：一、ZRSF（H）型电子式电动三通调节阀 概述：
ZRSF（H）型电子式电动三通调节阀是由3810L系列电子式电动执行机构和三通阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。
二、ZRSF（H）型电子式电动三通调节阀 主要技术参数与性能指标：
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|
允许压差△MPa |
≤公称压力MPa |
|
基本误差% |
±2.5 |
|
回差% |
2.5 |
|
死区% |
1.0 |
|
始终点偏差% |
±2.5 |
|
额定行程偏差% |
2.5 |
|
允许泄漏量Q |
Kv值的0.05% |
|
可调范围 |
30:1 |
|
公称压力
介质温度
阀体材料 |
1.6MPa |
常温－20℃~＋200℃ 铸铁HT200 |
|
4.0MPa |
常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
6.4MPa |
常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |

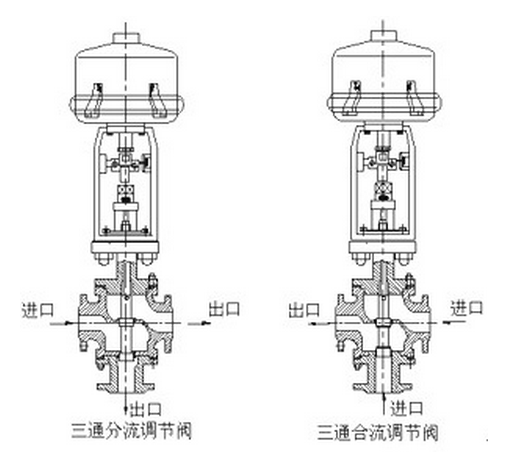

三、ZRSH三通合流调节阀外形尺寸及附图：
|
公称通径（DN） |
L |
D |
H1 |
H |
|
PN（Mpa） |
PN（Mpa） |
常温 |
中温 |
|
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
|
25 |
185 |
190 |
200 |
225 |
140 |
150 |
160 |
555 |
707 |
|
32 |
200 |
200 |
210 |
225 |
150 |
160 |
170 |
561 |
709 |
|
40 |
220 |
220 |
235 |
225 |
160 |
170 |
180 |
660 |
812 |
|
50 |
250 |
255 |
265 |
255 |
180 |
190 |
200 |
675 |
827 |
|
65 |
275 |
285 |
295 |
255 |
200 |
210 |
220 |
863 |
1027 |
|
80 |
300 |
310 |
320 |
255 |
210 |
230 |
240 |
868 |
1032 |
|
100 |
350 |
360 |
370 |
255 |
220 |
250 |
260 |
872 |
1036 |
|
125 |
410 |
430 |
440 |
255 |
260 |
300 |
300 |
905 |
1200 |
|
150 |
450 |
465 |
475 |
310 |
280 |
320 |
320 |
920 |
1135 |
|
200 |
550 |
560 |
570 |
310 |
320 |
380 |
380 |
950 |
1165 |
|
250 |
635 |
660 |
670 |
310 |
|
475 |
475 |
1203 |
1485 |
|
300 |
720 |
740 |
740 |
310 |
|
585 |
585 |
1265 |
1557 |
四、ZRSH三通合流调节阀外形尺寸及附图（接上页)
|
公称通径（DN） |
L |
D |
H1 |
H |
|
PN（Pma） |
PN（Mpa） |
|
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
|
80 |
300 |
310 |
320 |
255 |
225 |
250 |
265 |
885 |
|
100 |
350 |
350 |
370 |
255 |
245 |
275 |
285 |
897 |
|
125 |
410 |
425 |
440 |
255 |
285 |
320 |
325 |
931 |
|
150 |
450 |
460 |
475 |
310 |
305 |
340 |
345 |
945 |
|
200 |
550 |
560 |
570 |
310 |
350 |
400 |
410 |
979 |
|
250 |
635 |
660 |
670 |
310 |
|
540 |
540 |
1268 |
|
300 |
720 |
740 |
770 |
310 |
|
612 |
612 |
1294 |
五、ZRSF（H）型电子式电动三通调节阀 订货须知：
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力4.流量特性 5.阀体材质 6.额定流量系数7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号10.其它特殊要求
