| ZSAP电子式电动顶导向调节阀 |
 |
| 详细内容： 一、ZSAP电子式电动顶导向调节阀概述：
ZSAP电子式电动顶导向调节阀由低流阻直通单座阀，或低流阻套筒阀配用德国进口PS或3810系列执行机构等组成。电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。该阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
二、ZSAP电子式电动顶导向调节阀主要技术参数和性能指标
|
公称通径mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
阀座通径mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
可与本公司
商洽生产 |
|
额定流量系数kv |
直线型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
公称压力(MPa) |
0.6，1.6，2.5，4.0，6.4 |
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直线 |
直线，等百分比，快开 |
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
|
法兰尺寸 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 |
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
阀体型式 |
直通单座铸造球型阀 |
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
|
配用电动执行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|
361L |
361LSA-08
361LXA-08 |
361LSA-20 |
361LSB-30 |
361LSB-
50 |
361LSC-65 |
361LSC-99 |
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-
50 |
|
|
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决 |
三、ZSAP电子式电动顶导向调节阀执行机构主要技术参数：
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08
361LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮 |
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄 |
|
202 |
361LSA-20
361LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
|
204 |
361LSB-30
361LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
|
208 |
361LSB-50
361LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
四、ZSAP电子式电动顶导向调节阀性能指标
|
项目 |
指标值 |
|
基本误差％ |
配3610L±2.5； 带定位器 ±1.0 |
|
回差％ |
配361L ±2.0； 配PSL±1.0 |
|
死区％ |
1.0 |
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
可调范围 |
50：1 |
|
额定行程偏差％ |
2.5 |
|
泄量量L/H |
符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
五、ZSAP电子式电动顶导向调节阀允许压差
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
执行机构 |
允许压差△P（MPa） |
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
361LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
361LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
361LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |

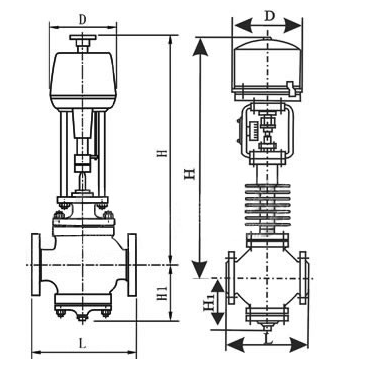

六、ZSAP电子式电动顶导向调节阀外形尺寸：
|
公称通径DN（mm） |
L(mm) |
H(mm) |
H1(mm)
重量（kg） |
|
0.6,1.6
(MPa) |
4.0
(MPa) |
6.4
(MPa) |
常温型 |
散热型 |
PN0.6
(MPa) |
PN1.6
(MPa) |
PN4.0
(MPa) |
PN6.4
(MPa) |
R(mm) |
0.6,1.6
(MPa)
kg |
4.0,6.4
(MPa)
kg |
|
G3/4” |
120 |
120 |
120 |
643 |
/ |
31 |
31 |
31 |
|
176 |
9 |
10 |
|
20 |
181 |
194 |
206 |
699 |
849 |
45 |
52.5 |
52.5 |
65 |
176 |
11 |
14 |
|
25 |
184 |
197 |
210 |
711 |
861 |
50 |
57.5 |
57.5 |
70 |
176 |
13 |
17 |
|
40 |
222 |
235 |
251 |
728 |
893 |
65 |
75 |
75 |
85 |
176 |
15 |
24 |
|
50 |
254 |
267 |
286 |
731 |
901 |
70 |
82.5 |
82.5 |
90 |
176 |
19 |
29 |
|
65 |
276 |
292 |
311 |
827 |
100.7 |
80 |
92.5 |
92.5 |
102.5 |
176 |
32 |
51 |
|
80 |
298 |
317 |
337 |
839 |
1024 |
95 |
100 |
100 |
107.5 |
176 |
40 |
63 |
|
100 |
352 |
368 |
394 |
857 |
1067 |
105 |
110 |
117.5 |
125 |
176 |
50 |
84 |
|
150 |
451 |
473 |
508 |
1140 |
1400 |
132.5 |
142.5 |
150 |
172.5 |
225 |
77 |
120 |
|
200 |
600 |
610 |
650 |
1160 |
1420 |
160 |
170 |
187.5 |
207.5 |
225 |
115 |
159 | |
|
|
|
|
