详细内容：一、ZRSN电动双座调节阀 概述
电动双座调节阀,由 PS 系列和 3810 系列直行程电动执行机构和低流阻直通单座阀组成。 ( 也可配其它品牌直行程执行机构 ) 。电动执行机构为电子式一体化结构，内有伺服放大器 , 输入控制信号 (4-20mADC 或 1-5VDC) 及电源即可控制阀门开度 , 达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比 DKZ 型有明显提高。双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
二、ZRSN电动双座调节阀 主要零件材料及结构图
|
1 |
阀体 |
WCB |
CF8 |
CF 8M |
CF 3M |
|
|
2 |
阀座 |
304 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
304 |
316 |
316L |
|
4 |
导向套 |
WCB |
CF8 |
CF 8M |
CF 3M |
|
5 |
阀盖 |
WCB |
CF8 |
CF 8M |
CF 3M |
|
6 |
填料 |
PTFE/ 柔性石墨 |
|
7 |
弹簧 |
65Mn |
304 |
316 |
316L |
|
8 |
螺母 |
304 |
304 |
316 |
316L |
|
9 |
阀杆 |
304 |
304 |
316 |
316L |

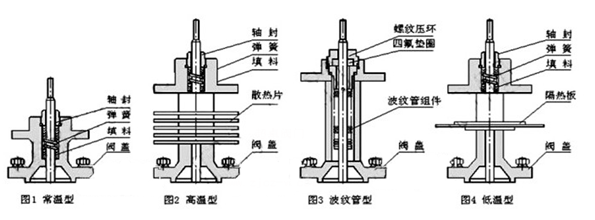

三、ZRSN电动双座调节阀 阀盖形式
注：常温型：常温型工作温度 -20-+ 200℃ ，泄露等级为 Ⅳ 级。
高温型阀盖增设散热片，可用于介质温度 -60-+ 450℃ 的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于 -196℃ 深冷场合。
四、ZRSN电动双座调节阀 主要技术参数
|
公称通径 DN （ mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数
(KV) |
直线 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
194 |
302 |
484 |
759 |
1210 |
1936 |
|
等百
分比 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
1100 |
1760 |
|
额定行程 L （ mm ） |
16 |
25 |
40 |
60 |
100 |
|
公称压力 PN （ MPa ） |
1.6 2.5 4.0 6.4 |
|
执行机构型号 |
PSL |
201/202 |
204 |
208 |
312 |
320 |
|
3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
3810LSB-50 |
3810LSC-65 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比 |
50 ： 1 |
|
工作温度 t （ ℃ ） |
普通型：铸钢:-40-250; 铸不锈钢:-60-250; 散热型:铸钢 -40-450; 铸不锈钢:-60-450 |
|
输入信号 |
0-10mADC 、 4-20mADC 、 220VAC （开关信号） |
|
电源电压 |
220VAC 50Hz |
五、ZRSN电动双座调节阀 电动执行机构
1 、电动执行机构主要性能指标参数
|
型号 |
额定输出力 N |
速度 mm/s |
技术参数 |
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08
381LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
电源： AC220V 50Hz
输入信号： DC4-20mA
DC1-5V
( 信号线用屏蔽线 )
输出信号： DC4 ～ 20mA
防护等级： IP67
带手轮 |
电源： AC220V 50Hz
输入信号： DC4-20mA
DC1-5V
( 信号线用屏蔽线 )
输出信号： DC4 ～ 20mA
防护等级：相当 IP55
隔爆标志： ExdⅡBT4
带手柄 |
|
202 |
381LSA-20
381LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
|
204 |
381LSB-30
381LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
|
208 |
381LSB-50
381LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
2 、主要性能指标
|
项目 |
指标值 |
|
基本误差％ |
配 3810L ±2.5 ； 带定位器 ±1.0 |
|
回差％ |
配 381L ±2.0 ； 配 PSL±1.0 |
|
死区％ |
1.0 |
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
可调范围 |
50 ： 1 |
|
额定行程偏差％ |
2.5 |
|
泄量量 L/H |
符合 JB/T7387-94 IV 级 小于阀的额定容量 ×10-4 |
3 、允许压差
|
公称通径 (mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
阀座直径 (mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
执行机构 |
允许压差 △P （ MPa ） |
|
配 PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
配 381L |
381LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
381LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
381LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
注 : 实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决

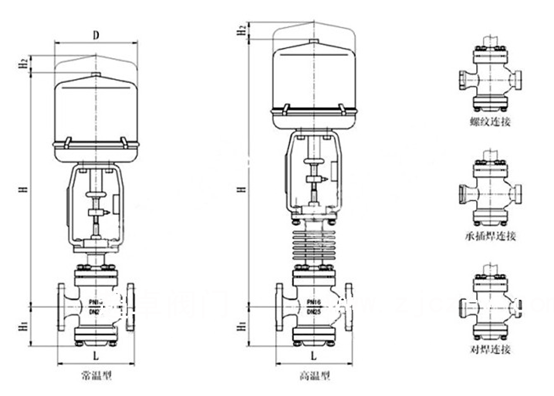

六、ZRSN电动双座调节阀 主要外型尺寸
|
公称通径（ DN ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
结构长度
（ L ） |
PN16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
|
PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
|
常温型
（ H ） |
PN16/25 |
535 |
553 |
556 |
698 |
703 |
959 |
969 |
981 |
1061 |
1076 |
1109 |
1361 |
1458 |
|
PN40 |
540 |
558 |
561 |
703 |
708 |
964 |
974 |
986 |
1066 |
1081 |
1114 |
1366 |
1463 |
|
PN64 |
545 |
563 |
566 |
708 |
713 |
969 |
979 |
991 |
1071 |
1086 |
1119 |
1371 |
1468 |
|
高温型
（ H ） |
PN16/25 |
735 |
753 |
756 |
898 |
903 |
1209 |
1219 |
1231 |
1381 |
1396 |
1429 |
1711 |
1808 |
|
PN40 |
745 |
763 |
766 |
908 |
913 |
1219 |
1229 |
1241 |
1391 |
1406 |
1439 |
1721 |
1818 |
|
PN64 |
755 |
773 |
776 |
918 |
923 |
1229 |
1239 |
1251 |
1401 |
1416 |
1449 |
1731 |
1828 |
|
H1 |
PN16/25 |
95 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
465 |
|
PN40 |
100 |
122 |
125 |
144 |
149 |
193 |
213 |
225 |
273 |
283 |
325 |
446 |
470 |
|
PN64 |
105 |
127 |
130 |
149 |
154 |
198 |
218 |
230 |
278 |
288 |
330 |
451 |
475 |
|
H2 |
87 |
90 |
|
D |
225 |
257 |
310 |
|
压力等级 |
GB ： 1.6 、 2.5 、 4.0 、 6.4MPa ANSI ： 150 、 300 、 600LB JIS ： 10 、 20 、 30K |
|
执行机构 |
PSL 系列、 3810 系列、 DKJ 或 DKZ 系列等 |
