| ZDSM型电动套筒调节阀 |
 |
| 详细内容：一、ZDSM电动套筒调节阀 概述

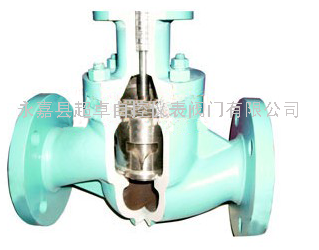

ZDSM电动套筒调节阀，采用套筒导向、压力平衡型双密封面阀芯结构，配PSL、3810电子式电动执行器。流道呈S流线型，整体具有工作平稳、允许压差大、流量特性准确、噪音低等特点。电动套筒调节阀特别适用于流量大，阀前后压差较大，泄露要求不高的工作场合。 二、ZDSM电动套筒调节阀 技术参数
|
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座通径mm |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数kv |
直线型 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
公称压力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
|
行程(mm) |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直线，等百分比，快开 |
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
|
法兰尺寸 |
符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 |
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
阀体型式 |
直通套筒铸造球型阀 |
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
|
配用电动执行
机构型号 |
PSL |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|
381L |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
|
防爆型 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
|
|
|
|
|
注：
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。

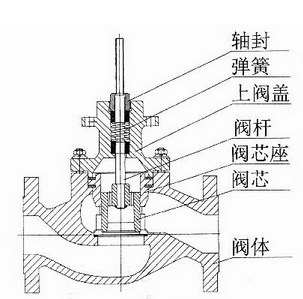

2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 三、ZDSM电动套筒调节阀 零件材料
|
本体材质为碳钢 |
|
1 |
阀体 |
WCB |
LCB |
WC9 |
 |
|
2 |
阀座 |
304 |
304 |
304 |
|
3 |
阀芯 |
304 |
304 |
304 |
|
4 |
导向套 |
304 |
304 |
304 |
|
5 |
阀盖 |
WCB |
LCB |
WC9 |
|
6 |
阀杆 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
弹簧 |
65Mn |
|
9 |
螺母 |
304 |
304 |
304 |
|
本体材质为不锈钢 |
|
1 |
阀体 |
CF8 |
CF8M |
CF3M |
|
|
2 |
阀座 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
316 |
316L |
|
4 |
导向套 |
304 |
316 |
316L |
|
5 |
阀盖 |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
弹簧 |
65Mn |
|
9 |
螺母 |
304 |
316 |
316L | 四、电动套筒调节阀 外形尺寸
|
|
|
|

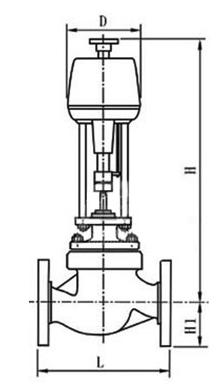

电动套筒调节阀外型尺寸图（配PS执行器） |

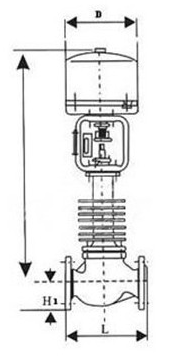

电动套筒调节阀外型尺寸图（配381执行器） |
|
公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
300 |
|
L |
PN1.6、4.0MPa |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
4510 |
600 |
|
PN6.4MPa |
206 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
|
D |
225 |
225 |
225 |
225 |
225 |
255 |
255 |
255 |
310 |
310 |
310 |
|
R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
H1 |
PN1.6、4.0MPa |
128 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
|
PN6.4MPa |
140 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
|
H3 |
PN1.6、4.0MPa |
144 |
144 |
172 |
172 |
180 |
232 |
232 |
235 |
300 |
357 |
391 |
|
PN6.4MPa |
156 |
156 |
180 |
180 |
200 |
237 |
237 |
247 |
317 |
367 |
397 |
|
H2 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
H4 |
459 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
H5 |
PN1.6、4.0MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
PN6.4MPa |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
|
重量(KG) |
PN1.6、4.0MPa |
10 |
12 |
15 |
17 |
18 |
34 |
46 |
54 |
76 |
79 |
100 |
|
PN6.4MPa |
13 |
16 |
19 |
26 |
27 |
43 |
69 |
85 |
120 |
125 |
150 | |
|
|
|
|
