ZDHN电动双座调节阀 |
|
详细内容:一. ZDHN电动双座调节阀 产品概述
ZDHN电动双座调节阀采用双导向结构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。电动双座调节阀是采用我公司自主研发的双座阀体及直行程电动执行器组成。电动双座调节阀所配置的电动执行器内含饲服放大器,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,来进行对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动双座调节阀广泛用于精确控制气体、液体、蒸汽等介质,特别使用于压差较大且对泄露量要求不严格干净介质场合。 二. ZDHN电动双座调节阀 技术参数
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数(KV) |
直线 |
10 |
12.5 |
19.5 |
30.5 |
48.4 |
76 |
125 |
195 |
305 |
484 |
760 |
1000 |
1600 |
等百分 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
允许压差(MPa) |
≤ 公称压力 |
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
阀盖形式 |
标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) |
压盖形式 |
螺栓压紧式 |
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
阀芯形式 |
双座柱塞导向型阀芯 |
流量特性 |
直线性、等百分比 |
配置执行器类别 |
381L系列电动执行器、PSL系列电动执行器、(亦可客户指定品牌执行器) |
执行器参数 |
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄、手轮 |
环境温度:-25~+70℃、环境湿度:≤95% | 三. ZDHN电动双座调节阀 性能指标
项目 |
指标值 |
基本误差% |
配3810L±2.5; 配PSL±1.0 |
回差% |
配381L ±2.5; 配PSL±1.0 |
死区% |
1.0 |
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
始点±2.5 |
终点±2.5 |
电关 |
始点 |
±2.5 |
终点 |
±2.5 |
额定行程偏差% |
≤2.5 |
泄露量L/h |
0.01%×阀额定容量(硬密封)、零泄漏(软密封) |
可调范围R |
30:1 | 四. ZDHN电动双座调节阀 结构图五. ZDHN电动双座调节阀 零件材料
序号 |
零件名称 |
零件材料 |
1 |
阀体 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
2 |
阀座 |
304 |
304 |
316 |
316L |
3 |
阀芯 |
304 |
304 |
316 |
316L |
4 |
导向套 |
304 |
304 |
316 |
316L |
5 |
阀盖 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
6 |
密封填料 |
PTFE、柔性石墨、对位聚苯 |
7 |
填料压盖 |
304 |
304 |
316 |
316L | 六. ZDHN电动双座调节阀 连接尺寸图

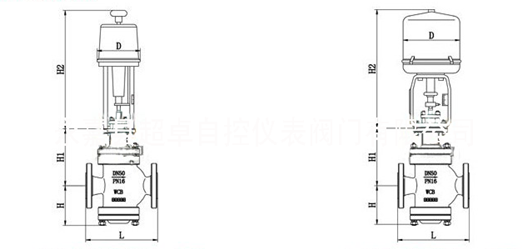

ZDHN电动双座调节阀 (配引进型PS执行器) ZRHN电动双座调节阀 (配引进型381执行器) |
| 七. ZDHN电动双座调节阀 连接尺寸
公称通径(DN) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
H1 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
560 |
680 |
H2 |
3810L |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
D |
3810L |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
PSL |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 | 八. ZDHN电动双座调节阀 产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。 (2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式) 尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务! |
|
|
|
|
