详细内容：一. ZDLN防爆型电动双座调节阀概述：
ZDLN防爆型电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。（也可配其它品牌直行程执行机构）。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号（4-20mADC或1-5VDC）及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
二. ZDLN防爆型电动双座调节阀 主要技术参数和性能指标：
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
阀座通径mm |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
－ |
|
额定流量系数kv
|
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
2700 |
|
公称压力（MPa） |
0.6,1.6， 2.5， 4.0， 6.4 |
|
行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直线，等百分比，快开 |
|
工作温度℃ |
-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃ |
|
法兰尺寸 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 |
|
阀体材质 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
阀体型式 |
直通双座铸造球型阀 |
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
|
阀体允许压差 |
≤公称压力 |
4.0 |
3.4 |
－ |
|
配用电动执
行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|
361L |
361LSA-08
|
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
- |
- |
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
三. ZDLN防爆型电动双座调节阀 产品性能：
执行机构主要技术参数：
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08
361LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
（信号线用屏蔽线）
输出信号：DC4～20mA
防护等级：IP67
带手轮
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
（信号线用屏蔽线）
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄 |
|
202 |
361LSA-20
361LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
|
204 |
361LSB-30
361LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
|
208 |
361LSB-50
361LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
调节阀性能指标
|
项目 |
指标值 |
|
基本误差％ |
配3610L±2.5； 带定位器 ±1.0 |
|
回差％ |
配361L ±2.0； 配PSL±1.0 |
|
死区％ |
1.0 |
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
可调范围 |
50：1 |
|
额定行程偏差％ |
2.5 |
|
泄量量L/H |
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 |
调节阀允许压差
|
公称通径（mm） |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
阀座直径（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
执行机构 |
允许压差△P（MPa） |
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
5.1 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
|
PSL204 |
－ |
－ |
－ |
－ |
6.4 |
6.4 |
5.62 |
－ |
－ |
－ |
－ |
－ |
|
PSL208 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
6.4 |
5.31 |
3.97 |
－ |
|
|
PSL320 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ 6.4 |
4.14 |
|
配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
6.4 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
|
361LSB-50 |
－ |
－ |
－ |
－ |
6.4 |
6.4 |
6.25 |
－ |
－ |
－ |
－ |
－ |
|
361LSC-65 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
6.4 |
4.23 |
3.23－ |
－ |
－ |
|
361LSC-99 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
3.31 |
2.07 |
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决
外形尺寸（mm）
|
公通径（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L（mm） |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
H1（mm） |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
|
配PSL |
H（mm） |
普通型 |
907 |
910 |
955 |
960 |
1112 |
1122 |
1134 |
1213 |
1223 |
1265 |
1813 |
1889 |
|
散热片型 |
1037 |
1040 |
1085 |
1090 |
1275 |
1285 |
1297 |
1412 |
1422 |
1464 |
1058 |
2134 |
|
D（mm） |
176 |
225 |
|
重量（KG） |
22.5 |
24.5 |
35.5 |
39.5 |
72 |
85 |
122 |
181 |
237 |
378 |
680 |
840 |
|
配361L |
H（mm） |
普通型 |
670 |
673 |
840 |
845 |
1037 |
1047 |
1059 |
1293 |
1303 |
1345 |
1538 |
1614 |
|
散热片型 |
800 |
803 |
970 |
975 |
1200 |
1210 |
1222 |
1492 |
1502 |
1544 |
1783 |
1859 |
|
D（mm） |
225 |
310 |
|
重量（KG） |
30 |
32 |
51 |
55 |
87 |
100 |
137 |
194 |
250 |
391 |
720 |
880 |

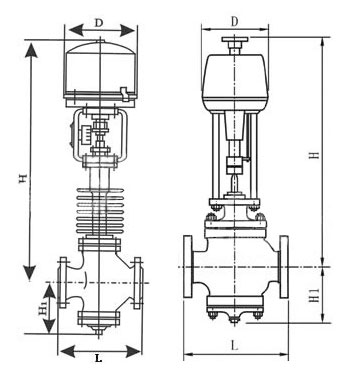

外形尺寸图：
配361执行机构 配PSL执行机构
订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径、额定流量系数KV，2.流体性质（包括公称压力、温度、粘度或酸碱性）， 3.阀作用形式（电-关式或电-开式），4.流量特性，5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
