详细内容：一.ZXPF型气动薄膜衬氟单座调节阀 概述
ZXPF型气动薄膜衬氟单座调节阀是一种四氟波纹管密封阀。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。由于该气动调节阀接触介质的部位采用高压注塑工艺，衬有能耐腐蚀介质(如盐酸、硫酸、硝酸、氢氟酸等)和耐老化的聚全氟乙烯(简称F46)，又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。
二.ZXPF型气动薄膜衬氟单座调节阀 基本结构
1、阀体2、衬里3、阀芯4、PTFE波纹管
5、阀杆6、阀盖7、执行机构
三.ZXPF型气动薄膜衬氟单座调节阀 特点
1、耐腐蚀：阀体内腔、阀座、阀杆均包衬2.5～3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保良好的密封性。
3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量达GB/T4213-92中Ⅵ级标准，甚至无泄漏。
4、采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。
四.ZXPF型气动薄膜衬氟单座调节阀 主要零件材质
|
零件名称 |
材 质 |
零件名称 |
材 质 |
|
阀 体 |
WCB |
衬 里 |
F46 |
|
波 纹 管 |
PTFE |
阀 芯 |
PTFE |
|
阀 盖 |
WCB |
阀 杆 |
304 |
五.ZXPF型气动薄膜衬氟单座调节阀 主要技术参数
|
公称通径Dn(mm) |
G3/4〞 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
阀座直径dn(mm) |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
额定流量
系数Kv |
等百分比 |
|
|
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
直线 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2 |
3.2 |
5 |
10 |
16 |
25 |
38 |
63 |
80 |
120 |
300 |
|
公称压力PN(MPa) |
1.0 1.6 2.5 |
|
执行机构 |
型 号 |
PZM-280 |
PZM-280 |
PZM-400 |
PZM-600 |
PZM-1000 |
|
有效cm2 |
280 |
280 |
400 |
600 |
1000 |
|
行程mm |
10 |
10, 16 |
25 |
40 |
60 |
|
弹簧范围KPa |
20～100可选40～200 80-240 |
|
作用方式 |
气开式或气关式 |
|
工作温度 |
-20～+150℃ |
|
固有可调比R |
30:1 |
六.ZXPF型气动薄膜衬氟单座调节阀 设计选型注意事项
1、在强腐蚀介质选用阀门时，首先要考虑衬氟阀，我们进行过成本核算以及多处用户走访，在强腐蚀环境中若采用316阀体＋哈氏合金，其成本至少是同口径衬氟阀门的3-4倍，而且往往阀内件腐蚀后，而阀体几乎还是新的。选用衬氟阀性价比更合理。
2、尽量不要选气动隔膜阀，因为隔膜阀有一个极不可靠的运动部件隔膜，由于控制阀动作频繁，隔膜即要受介质压力、介质冲刷、介质腐蚀、上下动作膜室增压降压，隔膜很容易折裂，又加上隔膜阀往往没填料，其隐患就更大了。(手动隔膜阀由于动作次数较小，上述情况有所改善)。
3、在流通能力允许的情况下，可用衬氟单座调节阀代替衬氟球阀。因为衬氟球阀在转动过程中，若由于存在着巨大的磨擦与撕扯，球体与阀座上的F46容易损坏。而衬氟单座调节阀属于接触密封，即使磨损也会自动补偿，保证及时密封。
4、衬氟单座调节阀不能用于真空环境中。因为真空会导致F46吸引松弛。

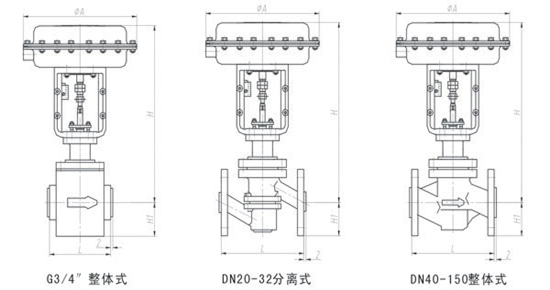

七.ZXPF型气动薄膜衬氟单座调节阀 外形尺寸
|
公称通径Dn(mm) |
3/4″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
150 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
|
A |
280 |
280 |
280 |
304 |
304 |
304 |
394 |
394 |
394 |
498 |
|
H |
401 |
450 |
485 |
495 |
523 |
523 |
697 |
699 |
699 |
817 |
|
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
|
重量kg |
17 |
17 |
19 |
21 |
28 |
31.5 |
54 |
64 |
80 |
120 |
注：法兰连接尺寸符合GB9113-2000标准。也可按用户要求提供HG20592～20635-97及ANSI、JIS、JPI美国和日本标准。
八.ZXPF型气动薄膜衬氟单座调节阀 订货须知
订货时请用户提供以下资料：
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力，阀后压力
·介质名称及状态，介质流量
·整机作用方式
·附件要求：电-气阀门定位器、空气过滤减压器、电磁阀、保位阀、阀位传送器、(顶装)手轮等
·阀体法兰标准
·阀体结构长度(法兰面距L)
