ZJHF46气动衬氟调节阀
详细内容:一、ZJHF46气动衬氟调节阀 概述

ZJHF46系列精小型气动衬氟调节阀采用顶部导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB;公称通径范围DN20~300;使用温度由-20℃~+200℃范围内多种档次;泄漏等级VI级,流量特性为线性或等百分比。

ZJHF46系列精小型气动衬氟调节阀是气动单元组合仪表中的执行单元,配用电—气转换装置之后,也可进入电动单元组合仪表系统,他接受来自调节仪表的信号,直接改变调介质(如液体、气体、蒸汽等)的流量,使被控工艺参数(如温度、压力、流量等)保持在给定值。

二、ZJHF46气动衬氟调节阀 结构特征与原理

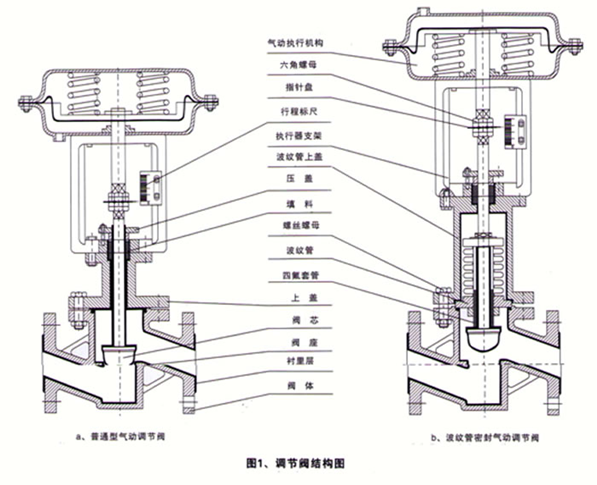

调节阀是由气动薄膜执行机构与调节机构二部分组成,其结构与原理见下图

三、ZJHF46气动衬氟调节阀 执行机构概述

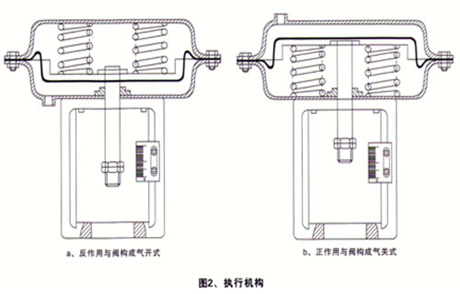

执行机构是气动调节阀生产过程自动控制系统的重要组成部分,其有正反两种作用形式,当信号压力增加,推杆伸出膜室的叫正作用,与阀配合构成气关式(如图2a)。当信号压力增加,推杆推出膜室的叫反作用,与阀配合构成气开式(如图2b)。其原理:当信号压力输入膜室后,在膜片上产生推力,压缩弹簧,使推杆移动,带动阀杆,改变阀芯与阀座之间的流通面积,知道弹簧的反作用与信号压力作用在膜片上的推力想平衡,从而达到自动调节工艺参数之目的。

四、ZJHF46气动衬氟调节阀 规格与技术参数

公称通径mm

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

公称压力MPa

0.6、1.0、1.6、2.5

行程 mm

10

16

25

40

60

100

膜片有效面积Ae(cm)

280

400

630

1000

16000

流量特性

直线、等百分比

工作温度 ℃

-30℃~+150℃

固有可调比R

50:1

信号范围Pr

20~100、40~200、20~60、60~100、80~240

气源压力MPa

0.14、0.4

允许压差MPa

不限带定位器

5.3

3.7

23

13

0.85

0.74

0.47

0.30

0.27

0.18

0.11

0.12

0.08

0.05

0.04

0.03

带定位器

6.4

6.4

5.5

3.01

2

1.7

1.1

0.71

0.63

0.41

0.26

0.28

0.20

0.11

0.08

0.05

接管螺纹

M16*15

五、ZJHF46气动衬氟调节阀 主要性能指标

项目

一般调节阀

中温(柔性石墨填料)或波纹管密封调节阀

不带定位器

带定位器

不带定位器

带定位器

基本识差%

±5

±1

±15

±4

回?? 差%

±3

±1

±10

3

死?? 区%

±3

±0.4

±8

1

始终点偏差%

气开

始点

±2.5

±1

±6

±2.5

终点

±5

±15

气关

始点

±5

±15

终点

±5

±6

额定形成偏差%

2.5

2.5

6

2.5

允许泄漏量

调节型L/h

10-4×阀额定容量JP

调节切断阀

阀座直径

20

25

40

50

65

80

100

150

200

250

300

允许泄漏量

软密封:VI级

额定流量系数偏差%

±10

固有流量特性偏差

符合IEC534-1976和GB/T 13927中规定的斜率要求

六、ZJHF46气动衬氟调节阀 主要零部件材料

零件名称

材  料

阀体、阀盖

HT200、ZG230~450、ZG1Cr18Ni9Ti

衬里材料

F46、F4、F3、PO、PE、X、X3、PFA

阀  芯

1Cr18Ni9Ti

波纹管

F4

填  料

聚四氟乙烯、柔性石墨

弹  簧

60Si2Mn

膜  盖

A3

阀杆、推杆

2Cr13/1Cr18Ni9Ti

衬  套

2Cr13

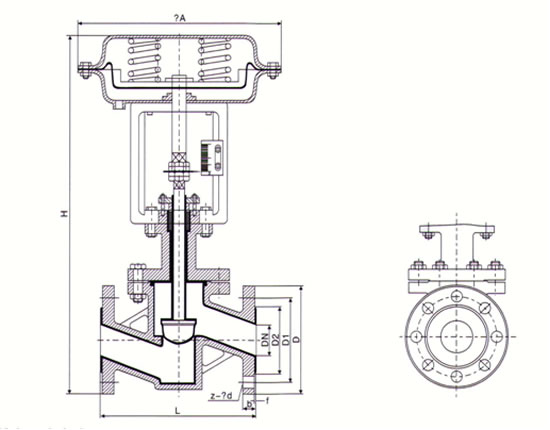

七、ZJHF46气动衬氟调节阀 主要连接尺寸

八、ZJHF46气动衬氟调节阀 主要技术参数

公称通径

标准值

参数值

DN(mm)

PN1.0? PN1.6

L

D

D1

D2

f

b

Z—φd

φA

H

15

130

95

65

45

2

14

4—φ14

282

487

20

150

105

75

55

2

16

4—φ14

282

487

25

160

115

85

65

2

16

4—φ14

282

493

32

180

135

100

78

2

18

4—φ18

282

524

40

200

145

110

85

3

18

4—φ18

308

530

50

230

160

125

100

3

20

4—φ18

308

538

65

290

180

145

120

3

20

8—φ18

394

686

80

310

195

160

135

3

22

8—φ18

394

706

100

350

215

180

155

3

22

8—φ18

394

726

125

400

245

210

185

3

24

8—φ18

498

969

150

480

280

240

210

3

24

8—φ23

498

969

200

600

335

295

265

3

26

8—φ23

498

1009

250

622

390

350

320

3

28

12—φ23

620

1353

300

698

440

400

368

4

28

12—φ23

620

1390
