QV947H电动V型硬密封调节球阀
详细内容:

一、QV947H电动V型硬密封调节球阀 概述

电动V型硬密封调节由电子式电动执行机构与硬密封V型球阀通过机械连接组合而成。其是工业化过程中的一种 管道原件,通常用于管道介质的远程开、关、调节(接通、切断、调节介质)控制。电动V型硬密封调节球阀采用一体化结构,以单相电源AC220V和直流电源24VDC即可控制运转。具有体积小、轻便、性能可靠、配套简单、流通能力大等优点。适用于管道压差大,密封要求严格的开关和切断以及调节管道介质的工艺场合和流体控制系统空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质。广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、QV947H电动V型硬密封调节球阀特点

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三、QV947H电动V型硬密封调节球阀 阀门规格参数

公称通径DN(mm)

25-400

公称压力PN(Mpa)

1.6-6.4

公称压力Ps(Mpa)

强度试验

2.4-9.6

密封试验

1.76-7.0

材料/代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球杆

2Cr13

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯  不锈钢  硬质合金

填料

聚四氟乙烯  柔性石墨

适用工况

适用介质

水 蒸汽 油品

硝酸类

醋酸类

适用温度

-28—400°

-28—500°

连接方式

对夹式  法兰式  法兰按JB79-59标准

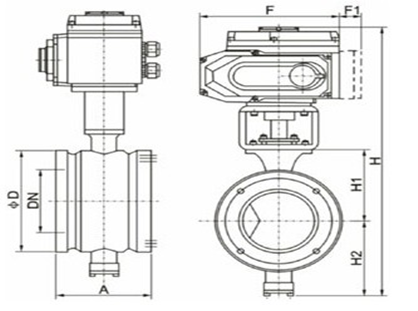

四、QV947H电动V型硬密封调节球阀阀门外形及连接尺寸(单位:mm)

公称通径DN

尺寸(mm)

A

ΦD

H1

H2

H

F

F1

15

62

Φ64

74

75

390

161

40

20

62

Φ64

74

75

390

161

40

25

62

Φ64

74

75

390

161

40

32

62

Φ78

80

75

400

188

40

40

62

Φ82

85

75

405

188

40

50

75

Φ100

87

95

430

188

40

65

80

Φ120

105

115

460

188

40

80

100

Φ131

115

125

520

268

40

100

115

Φ158

125

125

530

268

40

125

130

Φ180

140

155

570

268

40

150

160

Φ216

153

165

600

268

40

200

200

Φ268

200

195

680

268

40

250

240

Φ325

225

225

730

268

40

注:以上选配参数仅供参考.具体以实际情况为准
