V230D04自力式压差调节阀阀体

DN15、20、25、32、40、50、65、80、100、125、150、200、250mm

PN1.6、4.0MPa

ANSI、JIS、DIN、GB、JB（特殊可按用户提供）

铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）

不锈钢镶嵌橡胶圈

不锈钢波纹管（DN15～125）、平衡膜片（DN150）

V230D04自力式压差调节阀执行器

80

250

630

0.1～0.5

0.015～0.12

0.005～0.035

0.05～0.25

0.01～0.06

≥0.04

≥0.01

≥0.005

1.25

0.4

0.15

膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维

铜管或钢管10×1； 卡套式接头：R1/4"

V230D04自力式压差调节阀性能

±8%

4×0.01%阀额定容量

DN15～50

DN65～125

DN150～250

10气泡/min

20气泡/min

40气泡/min

V230D04自力式压差调节阀允许工作温度

15 ～125mm

150～250mm

≤150℃

≤140℃

冷却罐≤200℃

冷却罐和加长件≤200℃

冷却罐和散热片≤350℃ ※

冷却罐和加长件≤300℃ ※

≤150℃

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

V230D04自力式压差调节阀额定流量系数、噪音衡量系数、允许压差

15

20

25

32

40

50

65

80

100

125

150

200

250

4

6.3

8

16

20

32

50

80

125

160

280

320

400

0.6

0.6

0.6

0.55

0.55

0.5

0.5

0.45

0.4

0.35

0.3

0.2

0.2

1.6

1.5

1.2

1.0

2.0

V230D04自力式压差调节阀结构简图

阀体

阀座

阀芯

阀轴

膜盖

膜片

弹簧

调节螺母

导压管

波纹管

平衡膜片

充注阀

V230D04自力式压差调节阀工作原理

工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值△P的大小。当被控差压变化时，力的平衡被破坏，从而带动阀芯运动，而阀芯的运动改变了阀的阻力系数，即控制了被控差压值为设定值。这就是差压控制的工作原理。

当需要改变差压设定值时，可调整调节螺母。

V230D04自力式压差调节阀零部件材料

阀体

铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

阀芯材料

硬密封

不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）

软密封

不锈钢镶嵌橡胶圈

压力平衡元件

不锈钢波纹管（DN15～125）、平衡膜片（DN150～250）

阀座

CF8、CF8M

阀杆

304、316

膜盖

钢板镀锌

膜片

EPDM或FKM夹纤维

V230D04自力式压差调节阀外形尺寸一、控制阀尺寸及重量

15

20

25

32

40

50

65

80

100

125

150

200

250

130

150

160

180

200

230

290

310

350

400

480

600

730

212

212

238

238

240

240

275

275

380

380

326

354

404

6.2

6.7

9.7

13

14

17

29

33

60

70

80

140

220

-

-

-

-

-

-

-

-

-

-

630

855

1205

-

-

-

-

-

-

-

-

-

-

140

210

300

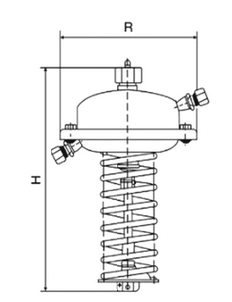

二、执行器尺寸及重量

32

80

250

630

172

172

263

380

435

430

470

520

7.5

7.5

13

28
