ZXSP型新系列气动薄膜角形单座调节阀采用顶导向结构，配用多弹簧薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、压降损失少、阀容量大、流量特性精确、拆装方便等优点。该系列气动调节阀广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。角阀专用于介质粘度大、易结晶、含有悬浮颗粒、90°弯接处，由于角形单座阀阀体无死角，便于吹扫，因此特别多用于食品工业中。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温散热型等多个品种。
一. ZXSP型气动薄膜角形单座调节阀 主要零件材料
|
零件名称 |
材 料 |
|
阀体、阀盖 |
WCB(ZG230-450) WCC(ZG270-500) WC6(ZG15CrMo)
CF8(304) CF8M(316) CF3(304L) CF3M(316L) |
|
阀芯、阀座 |
304(0Crl8Ni9) 316(0Cr17Ni12Mo2) 316L(00Cr17Ni14Mo2)
并堆焊司太莱合金 17-4PH(沉淀硬化型不锈钢) |
|
填料 |
PTFE(聚四氟乙烯)R.TFE(增强聚四氟乙烯)Grafoil(柔性石墨) |
|
密封垫片 |
XB350(石棉橡胶板)、PTFE、柔性石墨夹金属 |
|
阀杆 |
304 316 316L 17-4PH |
可根据工况选用其它材料
二. ZXSP型气动薄膜角形单座调节阀 主要技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
|
阀座直径dn(mm) |
10 |
12 |
15 |
20 |
10 |
12 |
15 |
20 |
25 |
32 |
32 |
40 |
32 |
40 |
50 |
|
额定流量
系数(KV) |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
17.6 |
27.5 |
17.6 |
27.5 |
44 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
16 |
25 |
16 |
25 |
40 |
|
额定行程L |
16 |
25 |
|
膜片有效面积Ae(cm2) |
280 |
400 |
|
公称通径DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
阀座直径dn(mm) |
65 |
65 |
80 |
65 |
80 |
100 |
125 |
125 |
150 |
150 |
200 |
250 |
|
额定流量
系数(KV) |
直线 |
69 |
69 |
110 |
69 |
110 |
176 |
275 |
275 |
440 |
440 |
690 |
1100 |
|
等百分比 |
63 |
63 |
100 |
63 |
100 |
160 |
250 |
250 |
400 |
400 |
630 |
900 |
|
额定行程L |
40 |
60 |
100 |
|
膜片有效面积Ae(cm2) |
600 |
1000 |
1600 |
|
公称压力PN |
MPa |
1.6，2.5，4.0，6.4(6.3)/2.0， 5.0， 11.0 |
|
Bar |
16， 25， 40， 64(63)/20， 50， 110 |
|
Lb |
ANSI：Class150、Class300、Class600 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比(R) |
50 |
|
弹簧(信号)范围Pr(KPa) |
20～100、40～200、80～240、(20～60、60～100) |
|
气源压力Ps(MPa) |
0.14 / 0.25 / 0.3 |
|
允许泄漏量 |
硬阀芯：Ⅳ级(10-×Kv) 软阀芯：Ⅵ级见GB/T4213-92 |
|
工作
温度
t(℃) |
常温型 |
|
-20～200、-40～250、-60～250 |
|
散热型 |
代号：S |
-40～350、-60～350 |
|
高温型 |
代号：G |
350～550(选用高温材料) |
|
低温型 |
代号：D |
D0：-60～-100、D1：-100～-200、D2：-200～-250 |
|
调节切断型 |
代号：Q |
-40～150(阀芯夹增强PTFE)(特殊情况下采用) |
1、弹簧范围：气开式优先选用40-200Kpa及80-240Kpa；气闭式优先选用20-100Kpa及40-200Kpa
2、工作温度划分是根据阀体材料的压力-温度等级(GB9131-94)、使用工况、阀门的密封件材料等综合因素来划分的，各国划分是有细微区别的。

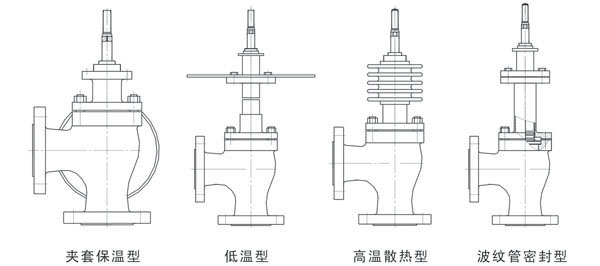

三. ZXSP型气动薄膜角形单座调节阀 阀盖型式
四. ZXSP型气动薄膜角形单座调节阀 型号编制说明
ZXSP-□□K(B)
Z：执行器大类， X：新系列 S：角阀 P：单座调节阀
-□□：压力级别：如16：1.6MPa K(B)气开(关)式
ZXSPQ-□□K(B) Q：调节切断型
ZXSP-□□K(B)G G：高温型
ZXSP-□□K(B)W W：波纹管密封型
ZXSP-□□K(B)J J：夹套保温型
ZXSP-□□K(B)D D：低温型
ZXSP-□□K(B)S S：散热型
备注：按国产调节阀统设标准编制，言简意明，避免市场上型号混乱，人为造成选型、采购、使用困难。
|
允许压差
同ZXP型气动薄膜单座阀篇 |
|

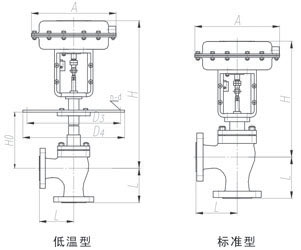

五. ZXSP型气动薄膜角形单座调节阀 外形尺寸（单位：mm)
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
A |
282 |
282 |
308 |
308 |
308 |
394 |
394 |
394 |
498 |
498 |
498 |
|
L |
PN16/20/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
|
PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
|
PN64(63)／50 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
|
H |
普
通
型 |
PN16/25 |
388 |
388 |
395 |
415 |
430 |
515 |
533 |
551 |
630 |
696 |
715 |
|
PN40 |
388 |
388 |
395 |
415 |
430 |
515 |
533 |
551 |
630 |
696 |
715 |
|
PN64(63) |
395 |
395 |
415 |
435 |
465 |
535 |
572 |
580 |
680 |
730 |
762 |
|
高温型 |
440 |
440 |
458 |
478 |
493 |
594 |
628 |
646 |
750 |
846 |
915 |
|
波纹管型 |
440 |
440 |
458 |
450 |
493 |
594 |
628 |
646 |
750 |
846 |
804 |
|
H0 |
-60～-100℃ |
500 |
500 |
500 |
500 |
500 |
600 |
600 |
600 |
700 |
700 |
700 |
|
-100～-200℃ |
700 |
700 |
700 |
700 |
700 |
800 |
800 |
800 |
900 |
900 |
900 |
|
-200～-250℃ |
900 |
900 |
900 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1100 |
1100 |
|
H
低
温
型 |
-60～
-100℃ |
PN16、20、25、40 |
810 |
810 |
832 |
832 |
832 |
1026 |
1026 |
1026 |
1200 |
1198 |
1198 |
|
PN50、64 |
810 |
810 |
832 |
832 |
832 |
1026 |
1026 |
1026 |
1200 |
1198 |
1198 |
|
-100～
-200℃ |
PN16、20、25、40 |
1010 |
1010 |
1032 |
1032 |
1032 |
1226 |
1226 |
1226 |
1400 |
1398 |
1398 |
|
PN50、64 |
1010 |
1010 |
1032 |
1032 |
1032 |
1226 |
1226 |
1226 |
1400 |
1398 |
1398 |
|
-200～
-250℃ |
PN16、20、25、40 |
1210 |
1210 |
1232 |
1232 |
1232 |
1426 |
1426 |
1426 |
1600 |
1598 |
1598 |
|
PN50、64 |
1210 |
1210 |
1232 |
1232 |
1232 |
1426 |
1426 |
1426 |
1600 |
1598 |
1598 |
|
ΦD3 |
260 |
260 |
285 |
305 |
340 |
370 |
405 |
460 |
525 |
590 |
700 |
|
ΦD4 |
290 |
290 |
315 |
335 |
370 |
400 |
435 |
490 |
555 |
630 |
740 |
|
螺栓孔n(个)d(直径) |
8-14 |
8-14 |
8-14 |
8-16 |
8-16 |
10-16 |
10-16 |
12-18 |
14-18 |
16-18 |
18-18 |
带手轮机构应增加152(DN20～50)、182(DN65～100)、253(DNl25~200)。
法兰标准、手轮机构见附录部分
六. 连接尺寸及标准
法兰按GB/T9113-2000(默认标准)，也可按JB/T79.1-94，JB/T79.2-94，或HG20592～HG20635-97
法兰密封面型式：PN16为凸面法兰；PN25为凸面法兰；PN40、PN 64(63)为凹凸面法兰，阀体为凹面法兰
法兰端面距按GB12221-89(其它标准须指明)
焊接连接坡口按：GB12224-89
执行机构气信号接口：内螺纹M10x1(DN≤100)，内螺纹M16x1.5(DN>100)
阀体法兰及法兰端面距离可以按用户指定的标准制造，如ANSI，JIS，DIN等。
七. 订货须知
订货时请用户提供以下资料：
调节阀名称、型号、用途
公称通径(mm)、公称压力(MPa)、工作温度及范围
阀前压力，阀后压力
介质名称及状态，介质流量
阀盖型式
整机作用方式(气开还是气关)，仪表风(气源)压力
阀体、阀内件材质要求
附件要求：电-气阀门定位器、空气过滤减压器、电磁阀、保位阀、阀位传送器、(顶装)手轮等
阀体法兰标准(不指明时我公司按GB9113-2000规定供货)
阀体结构长度(法兰面距L)(不指明时我公司按GB12221-89规定供货)
其它特殊要求(如耐蚀要求，防爆要求，泄漏等级限制要求，等等)
