ZXX-16C型气动薄膜带波纹管三通调节阀
详细内容:

一. ZXX-16C型气动薄膜带波纹管三通调节阀 产品说明:

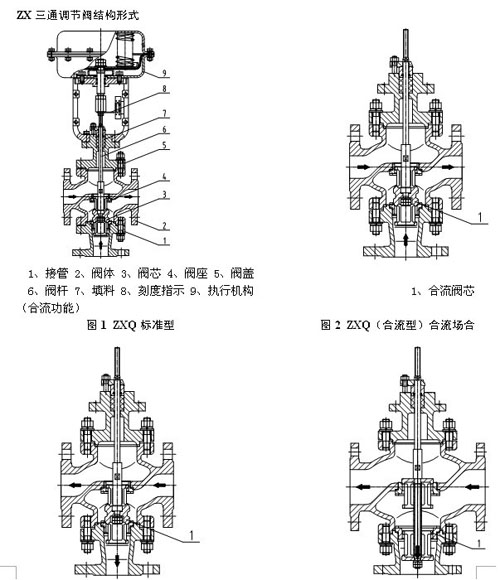

ZXX-16C型气动薄膜带波纹管三通调节阀采用贺筒型薄壁窗口形阀芯结构,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构,具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa;阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。

二. ZXX-16C型气动薄膜带波纹管三通调节阀 产品特点:

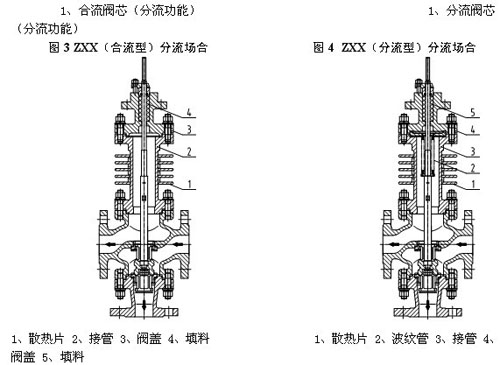

  流对对阀芯作用方向都处于流开状态,故阀能稳定工作。除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。执行机构采用多弹簧结构,高度减小30%。重量减轻30%。

零件材料:
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
波纹膜片:丁晴橡胶夹增强涤纶织物
填 料:聚四氟乙烯,柔性石墨
膜 盖:A3
弹 簧:60SiMn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13
软密封阀芯:增强聚四氟乙烯
垫 片:橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片

执行机构
型    式:多弹簧式薄膜执行机构  ZP280B/K,ZP400B/K,ZP600B/K,ZP1000B/K
阀 作 用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物
弹簧量程:20~100KPa,40~200KPa  80~240KPa
供气压力:0.14~0.4MPa
信号接口:内螺纹M16×1.5(M10×1)
环境温度:-30℃~+70℃

附    件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其它

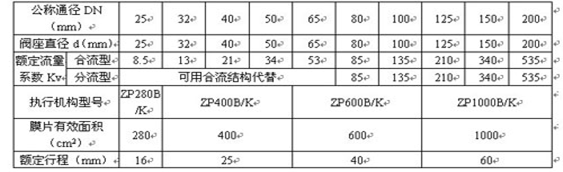

表1 Kv值和行程

表2 允许压差

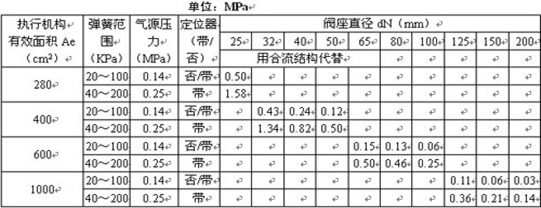

表2-1 ZXQ(合流型)合流场合

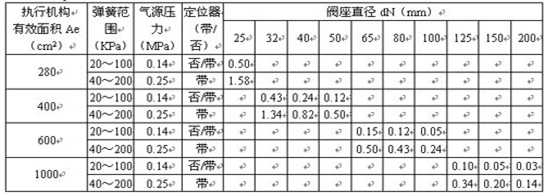

表2-2 ZXX(合流型/分流型)分流场合



 注 1)对于ZXQ(X)W型三通波纹管密封调节阀,最大允许压差为1.0MPa,表中数据若数值小于1.0MPa则不变,若数值大于1.0MPa,则取值1.0MPa。

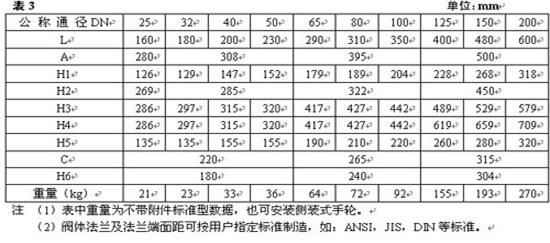

外形尺寸及重量

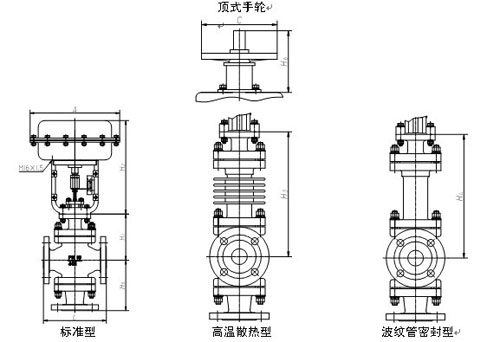

标准型 散热型 波纹管密封型外形尺寸及重量
