气动薄膜调节阀按其结构和用途的不同种类很多，高压氧能大多选用正作用、直通、单座等百分比调节阀，其标准代号为ZMAP，主要由气室、薄膜、推力盘、弹簧、推杆、调节螺母。阀位标尺、阀杆、阀芯、阀座、填料函、阀体、阀盖和支架等组成。 气动薄膜调节阀的执行机构，工作时接受调节器或计算机的控制信号，用来改变被控介质的流量，使被调参数维持在所要求的范围内，从而达到过程控制的自动化。
    1、执行机构
    1.1气动薄膜调节阀执行机构的工作原理  当调节器或定位器的输出信号输入薄膜室后，信号压力在薄膜上产生的推力，使推杆部件移动，并压缩弹簧，直至弹簧的反作用力与信号压力在薄膜上产生的推力相平衡为止。这时，推杆的移动就是气动薄膜执行机构的位移，也称行程。

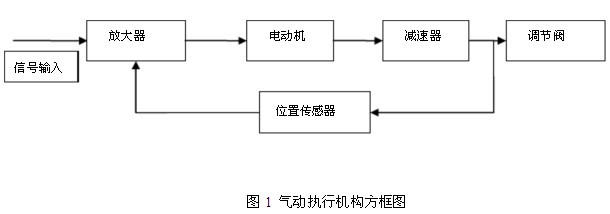

    1.2气动薄膜调节阀执行机构的组成  气动执行机构具有结构简单，动作可靠，性能稳定，价格低，维护方便，防火防爆等优点，特别是对于现场有防爆要求时，应选用气动执行机构，且接线盒为防爆型。在许多控制系统中获得了广泛地应用，它分为正作用和反作用两种执行方式。正作用执行机构在输入信号增加时，推杆的位移向外；反作用执行机构在输入信号增加时，推杆的位移向内。在我们濮阳甲醇厂使用的调节阀大部分都是气动执行机构，执行机构尽管在结构上不完全相同，但基本结构都包括放大器、可逆电机、减速装置、推力机构、机械限位组件和位置反馈等部件如图1。

    2 阀门定位器
    2.1 定位器工作原理  阀门定位器是气动执行器的—种辅助仪表，它与气动执行器配套使用。阀门定位器是按力矩平衡原理工作的，来自调节器或输出式安全栅的4～20mA直流信号输入到转换组件中的线圈时，由于线圈两侧各有一块极性方向相同的永久磁铁，所以线圈产生的磁场与永久磁铁的恒定磁场，共同作用在线圈中间的可动铁芯即阀杆上，使杠杆产生位移。当输入信号增加时，杠杆向下运动，固定在杠杆上的挡板便靠近喷嘴，使放大器背压增高，经放大后输出气压也随之增高。此输出气压作用在调节阀的膜头上，使调节阀的阀杆向下运动。阀杆的位移通过拉杆 转换为反馈轴和反馈压板的角位移，并通过调量程支点作用于反馈弹簧上，该弹簧被拉伸，产生一个反馈力矩，使杠杆作顺时针偏转，当反馈力矩和电磁力矩相平衡时，阀杆就稳定于某一位置，从而实现了阀杆位移与输入信号电流成正比例的关系。调整调量程支点于适当位置，可以满足调节阀不同杆行程的要求。而阀门根据控制信号的要求而改变阀门开度的大小来调节流量，是一个局部阻力可以变化的节流元件。调节阀门主要由上下阀盖、阀体、阀瓣、阀座、填料及压板等部件组成。阀门定位器与阀门配套使用，组成一个闭合控制回路的系统。该系统主要由磁电组件、零位弹簧、挡板、气动功率放大器、调节阀、反馈杠杆、量程调节机构、反馈弹簧组成。
    2.2定位器功能介绍
     在图2所示的气动调节阀中，阀杆的位移是由薄膜上的气压推力与弹簧反作用力平衡来确定的。实际上，为了防止阀杆引出处的泄漏，填料总要压得很紧。尽管填料选用密封性好而摩擦系数小的聚四氟乙烯优质材料，填料对阀杆的摩擦力仍是不小的。特别是在压力较高的阀上，由于填料压得很紧，摩擦力可能相当大。此外，被调节流体对阀心的作用力，在阀的尺寸大或阀前后压差高、流体粘性大及含有固体悬浮物时也可能相当大。所有这些附加力都会影响执行机构与输入信号之间的定位关系。使执行机构产生回环特性，严重时造成调节系统振荡。因此，在执行机构工作条件差及要求调节质量高的场合，都在调节阀上加装阀门定位器。

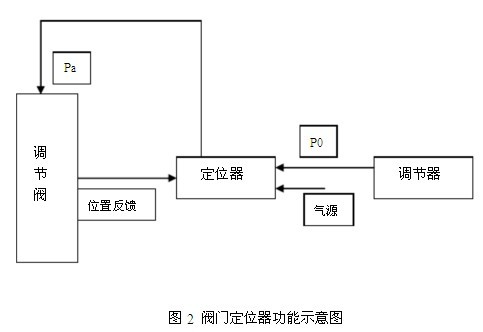

    阀门定位器接受调节器的输出信号后，去控制气动执行器；当气动执行器动作时，阀杆的位移又通过机械装置负反馈到阀门定位器，因此定位器和执行器组成了一个闭环回路，图2所示是阀门定位器的功能示意图。图中显示，来自调节器输出的信号p0经定位器比例放大后输出pa，用以控制气动执行机构动作，位置反馈信号外送回至定位器，由此构成一个使阀杆位移与输入压力成比例关系的负反馈系统。

    阀门定位器能够增加执行机构的输出功率，减少调节信号的传递滞后，加快阀杆的移动速度，能提高信号与阀位间的线性度，克服阀杆的摩擦力和消除不平衡力的影响，从而保证调节阀的正确定位。
