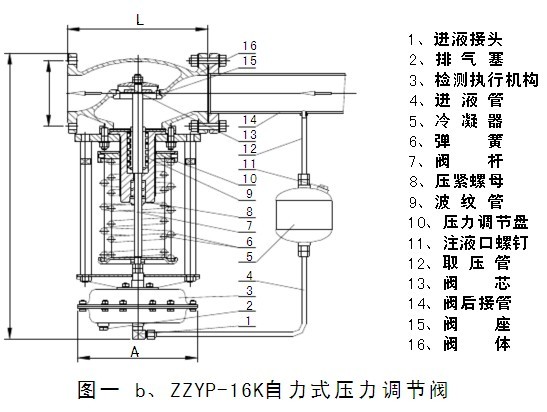

调压阀主要由检测执行机构、调节阀、冷凝器与阀后接管等四部分组成，其结构详见图一。
图一a、用于控制阀后压力的调节阀，阀的作用方式为压闭型。其原理如下：介质由箭头方向流入阀体，经阀芯、阀座节流后输出。另一路经冷凝器（介质为蒸汽时使用)冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压之目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯、使阀门开启度减小，直至阀后压力下降到设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。
图一b、用于控制阀前压力的调节阀，阀的作用方式为压开型。其原理如下：介质由箭头方向流入阀体，另一路经冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压之目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯、使阀门开启度增大，直至阀前压力下降到设定值为止。同理，如阀前压力降低，作用于膜片上的压力减小，由于弹簧的反作用力，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。
