套筒式调节阀的套筒与阀瓣为间隙配合，套筒上开有多个节流窗口， 窗口的形状决定了调节阀的流量特性， 窗口的面积大小影响调节阀的流量系数Cv 。阀座采用自对中无螺纹卡入式结构， 阀座上的圆锥密封面与阀瓣上的圆锥密封面相配合形成切断密封副， 保证阀瓣压紧在阀座上时阀门严密关断。阀座直径的大小影响调节阀的流量系数Cv 。阀瓣上平行于轴向有对称分布的平衡孔， 使阀瓣上下端面的腔室连通， 这样阀内介质作用在阀瓣轴向上的力大部分相互抵消， 介质在阀杆上产生的不平衡力就非常小
①采用平衡式结构,阀前后介质压差对阀瓣产生的不平衡力非常小,相同工况下同类型阀门所需要的执行机构推力小,所以其阀杆直径比单座非平衡阀设计或选择更小。
②阀杆与填料之间的摩擦力比较小,减小了阀门动作的阻力,且阀杆和填料的磨损也小,使用寿命增加。另外,较小直径的阀杆在中高温时热胀冷缩变化量小,避免了在中高温时阀杆与填料之间摩擦力增大或互相抱卡塞住的情况发生。
③由于新型套筒阀是平衡式结构,与非平衡式的直通单座阀比较,所配置的执行机构可以比较小,但却可以克服比直通单座调节阀高的介质压差。例如,DN200/DN250/DN300的新型套筒调节阀只需配置C60气缸式执行机构,不需要更大的气缸执行机构。最大阀座直径时,允许工作压差是相同配置直通单座调节阀的2倍左右,也可配置薄膜式执行机构和防爆电动执行机构。
④新型套筒调节阀采用自对中无螺纹卡入式阀座结构和模块化设计,阀门拆装方便,并能达到Ⅳ级以上泄漏量标准。
⑤在150℃以下时,金属硬密封可以达到Ⅳ级以上泄漏量标准,聚四氟乙烯软密封可以达到Ⅵ级泄漏量标准。DN200/DN250/DN300的新型套筒调节阀使用寿命高于直通单座调节阀。

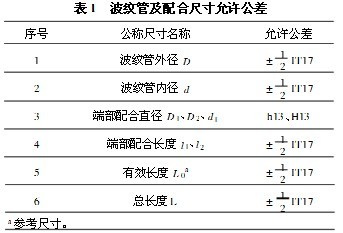

⑥新型套筒调节阀在DN80以上时,调节范围的几何尺寸和公差应符合图样要求。图样未要求的公差应符合表1的要求。
