自力式调节阀原理


信息来源:原创  发布人:zjczv  发布时间:[2013-9-29]


    一、自力式调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。

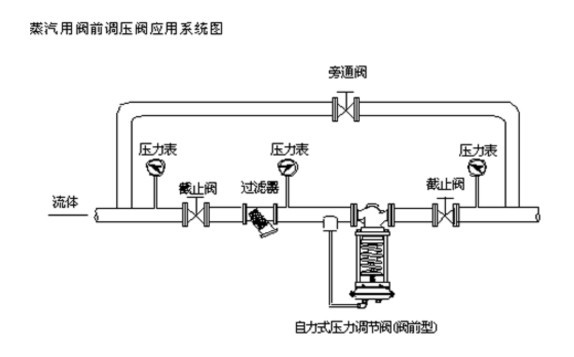

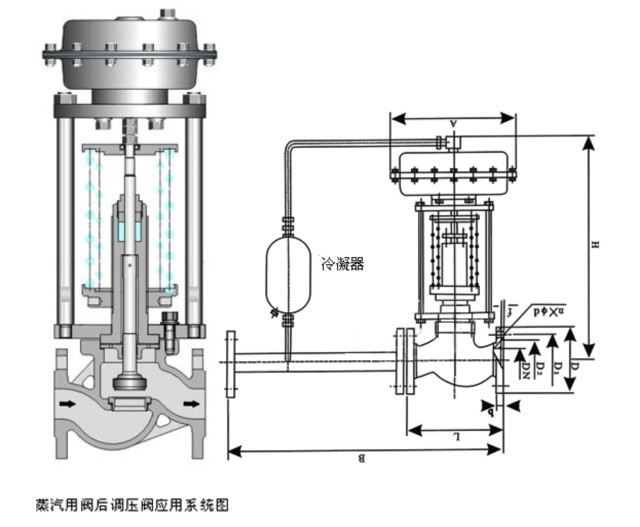

    二、自力式调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品。该产品最大的特点是能在无电、无气的场所工作,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏、密封性能好,广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。  本系列产品执行机构有:薄膜式、活塞式两种;作用形式有:阀前压力调节(泄压持压型),阀后压力调节(减压稳压型);附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果。 阀前调节压力(K)型、阀后调节压力(B)型安装典型.
