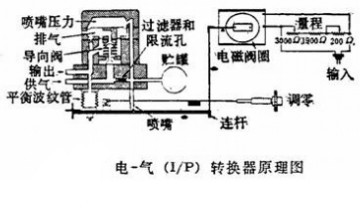

电－气转换器把电动调节器输出的电信号转换成气动信号，以控制气动薄膜调节阀。它们可以是电流对压力（I/P）的转换器，也可以是电压对压力（E/P）的转换器。典型的（I/P）转换器示意地表示于图中。
输入电流作用在磁铁单元的线圈上，输入电流和永久磁铁的磁场联合作用，产生一个力，施加于杠杆上，杠杆是通过固定夹板连接到磁铁单元上。在杠杆的一端上有支点，受力后偏移。工作中，输入电流的增加促使电磁线圈顺时针方向偏转，向上拉固定夹板，并移动杠杆更靠近于喷嘴，使喷嘴的压力增高，传送至气动放大器。所以，从气动放大器至输出管线和平衡波纹管的输出压力增高。在平衡波纹管上，增大的输出压力变成一个平衡力施加于杠杆上，以抵消作用在磁铁单元上的不平衡力，于是杠杆重新得到平衡。零位调整是通过调整零位弹簧作用在杠杆上的调零力而获得的。
