电液调节阀液压系统设计图：

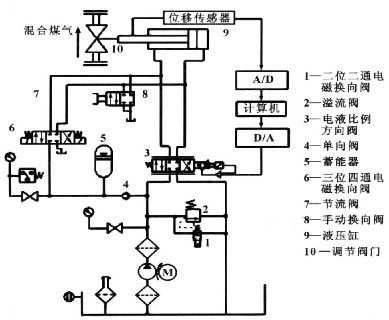

拟定的电液调节阀液压系统原理如图2所示。启动液压泵，并使二位二通电磁换向阀1的电磁铁通电，此时整个液压系统工作在调定的压力下，调节溢流阀2可以改变液压系统的工作压力。计算机根据调节阀系统的设置，经D/A转换，以模拟信号的形式输出设定信号，使电液比例方向阀3工作。液压泵输出的压力油一路给蓄能器5充液，储备液压能，以备快速关闭或开启的应急功能；另一路经过电液比例方向阀3进入液压缸9，推动活塞移动，调节阀门10打开。位移传感器实时检测调节阀开口量，经A/D转换，将信号输入计算机，经过电液调节阀控制器的处理后，又将信号输出给电液比例方向阀。电液比例方向阀根据传来的信号符号与大小确定调节阀执行机构的移动方向和位移量，也就是调整调节阀开口的大小。电磁换向阀6用于实现电液调节阀快速关闭或开启的应急功能，而手动换向阀8用于实现调节阀的机械手轮降级操作。
