一、直通单座调节阀结构与使用特点
1、阀体内只有一个阀芯和阀座，见图4-17。DN≥25时，阀芯为双导向（现在的精小型单座阀已改为单导向）；DN≤20的，阀芯为单导向。该阀产生于四十年代，六十年代国内联合设计，属六十年代水平的产品，其使用特点如下：
（1）由于只有一个阀芯，容易保证密封，泄漏量小，但不能完全切断，其标准泄漏量为
0.01％KV，因此适用于泄漏量要求小的场合。当进一步设计后，可作为切断阀使用。
（2）正因为只有一个阀芯，压差对阀芯产生的不平衡推力大。设阀前压力为P1，阀后压力
为P2，阀杆直径为ds，阀座直径为dg ，见图4－17中的（b），则往上的推力为0.25πdg2Pl，往下的推力为0.25π（dg2-ds2）P2。
不平衡力是：Ft＝0.25πdg2Pl－0.25（dg2-ds2）P2
＝0.25π（dg2△P＋ds2P2）

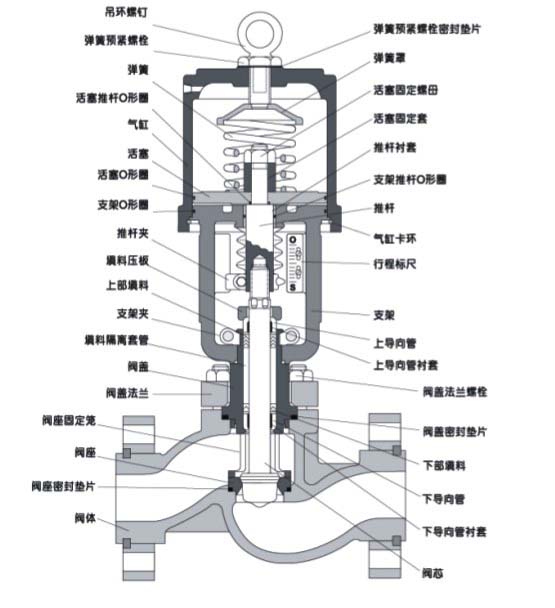

直通单座调节阀结构图
2、由公式可知，口径越大，上推的不平衡力越大，所以，允许压差△P越小，因此直通单座调节阀仅适用于△P小的场合，否则必须选用推力大的执行机构，或配用阀门定位器。但口径较小时，因△P作用面积小，也可用于大压差场合。
3、因阀体流路较复杂，加之导向处易被固体卡住，不适用于高粘度、悬浮液、含固体颗粒等易沉淀、易堵塞的场合。
4、太笨重。
二、直通单座调节阀使用须知
该阀主要优点一个：泄漏小；主要缺点三个：允许压差小、易堵卡、太笨重。因此，它仅适用于泄漏要求较严，压差不大的干净介质场合；反过来讲，不干净介质、压差较大时不能用。取代它的产品是精小型单座阀（重量、高度下降30％）和全功能超轻型调节阀（泄漏小、压差大、不干净介质场合可用，且重量约轻70％，尤其DN≥65时效果更明显）。
