电动调节阀施药装置构建

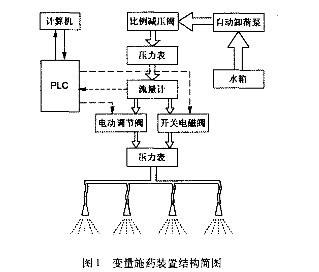

图1为变量施药装置结构简图，主要由盛放药剂的水箱、自动卸荷泵、比例减压阀、流量传感器、电动比例调节阀、开关电磁阀、喷嘴、计算机及PLC控制器组成。
1、施药装置采用电动调节阀对管路流量直接控制，它通过接受2-10v控制信号调节自身阀门开度，从而达到控制流量的目的；比例减压阀将泵出口处的压力降低，并维持在0-0.6MPA内的某个值左右，以保证施药装置所需正常施药压力，并在一定程度上降低泵出口的压力波动；流量传感器和压力表用来测量系统的流量及压力；电磁阀对管路流量进行开关控制；电动调节阀对管路流量进行连续控制；PLC控制器对流量传感器信号进行采集，并接收上位机的控制信号对电动调节阀及开关电磁阀进行驱动控制；计算机提供了良好的人机界面，并保持与PLC的通信。
上位机软件设计
该装置涉及的是具一定泄后特性的流体控制，实时性要求相对较低，故采用简单、高效的可视化编程语言Visual Basie 作为施药装置的控制软件开发工具，最终方便地实现了计算机与PLC控制器的RS232串口通信、对电动调节阀的控制以及测试数据的显示和存储。软件的工作流程如图二调节阀的开度，实现对管路系统中药液流量的控制。流量传感器实时测量和反馈实际流量，并在施药测控软件中奖流量曲线实时显示出来。
