自力式调节阀工作原理是介质由箭头方向流入阀体，经阀座、阀芯节流后输出。另一路经取压管（介质为蒸汽时加冷凝器）被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压的目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度增大，直至阀前压力下降至设定值为 止。同理，如阀前压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加小，直至阀前压力上升至设定值为止。若阀前压力小于设定 值则该阀一直是关闭的。

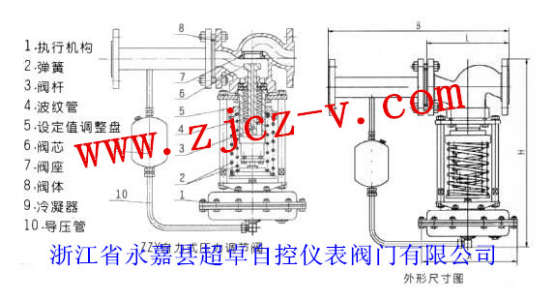

自力式阀门原理图
自力式调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。压力分段范围细且互相交叉，调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。自力式调节阀橡胶膜片式检测，执行机构测精度高、动作灵敏。采用压力平衡机构，使调节阀反应灵敏、控制精确。
自力式调节阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。法兰标准：铸法法按BG9113-88、JB/79-94法兰密封面型式：PN16凸面;PN40、64为凹凸、阀体为凹面结构长度按BG12221-98执行机构信号接口：内螺纹M16×1.5阀体法兰及法兰端面距离可按用户指定的标准制造。如：ANSI、JIS、DIN等。
自力式调节阀 安装方式：
1、阀在气体或低粘度液体介质中使用时，通常ZZY型自力式调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。(当确认介质很洁净时，件3可不安装)
2、阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式调节阀为倒立安装在水平管上
(1) 冷凝器应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。
(2) 取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6倍管道直径。
(3) 为便于现场维修及操作，调压阀四周应留有适当空间，阀前后应设置截止阀与旁路手动阀
(4) 调压阀通径过大(DN≥100 时)，应有固定支架
(5) 当确认介质很洁净时，件3可不安装
(6) 自力式调节阀可以比管道通径小，但过滤器和截止阀不能
自力式压力调节阀主要适用于没有腐蚀性且黏度低的液体、气体、蒸汽(最高温度可达300~350℃)等介质的压力控制。如轻质油品、水、水蒸汽、空气等。
