气动衬氟调节阀的详细信息
一、气动衬氟调节阀 概述
气动衬氟调节阀采用顶部导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB;公称通径范围DN20~300;使用温度由-20℃~+200℃范围内多种档次;泄漏等级VI级,流量特性为线性或等百分比。
气动衬氟调节阀是气动单元组合仪表中的执行单元,配用电—气转换装置之后,也可进入电动单元组合仪表系统,他接受来自调节仪表的信号,直接改变调介质(如液体、气体、蒸汽等)的流量,使被控工艺参数(如温度、压力、流量等)保持在给定值。

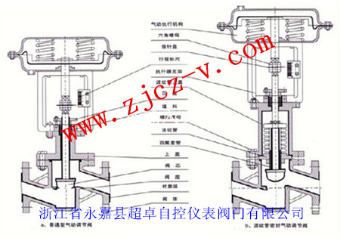

二、气动衬氟调节阀 其结构与原理见下图
气动衬氟调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用 /.波纹管密封。气动薄膜调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。耐腐蚀气动调节阀其主要特点如下:
1、耐腐蚀。几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好。采用波纹管和填料双重密封,确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封,确保无渗漏。
4、配用HA执行机构,输出力大、结构紧凑。 产品符合GB/T4213-92。
三、气动衬氟调节阀主要技术参数
1、 阀体
阀体形式 |
直通单座铸造球型阀 |
公称通径 |
DN20~150mm |
公称压力 |
PN1.6MPa |
法兰标准 |
GB/T9113、 JB/T79 |
连接形式 |
法兰(FF RF RTJ) |
压盖型式 |
螺栓压紧式 |
工作温度 |
-40~180℃ |
密封填料 |
V型聚四氟乙烯填料 |
2、阀内件
阀芯形式 |
单座柱塞型(衬四氟) |
流量特性 |
近似等百分比 |
3、执行机构及附件、作用形式
执行器名称 |
ZHA/B多弹簧簿膜执行机构 |
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
有效面积(cm2) |
350 |
350 |
560 |
行程(mm) |
10、16 |
25 |
40 |
弹簧范围 |
1.5~3kg/cm2(0.15~0.3MPa) |
膜片材料 |
乙丙橡胶夹尼龙布 |
气源接口 |
RC1/4" |
环境温度 |
-30~+70℃ |
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
作用形式 |
气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
四、气动衬氟调节阀主要零件材料
阀体、阀盖 |
ZG230-450衬F46 |
阀座、阀芯 |
2Cr13衬F46、304衬F46 |
阀盖 |
丁腈橡胶夹增强涤纶织物 |
波纹管材料 |
聚四氟乙烯 |
五、气动衬氟调节阀额定流量系数Kv、额定行程
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
阀座直径 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
额定行程 |
10 |
16 |
25 |
40 |
60 |
六、气动衬氟调节阀主要外形及连接尺寸
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
A |
267 |
267 |
267 |
267 |
267 |
267 |
350 |
350 |
350 |
470 |
H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
详细参数资料请参考:http://www.zjcz-v.com
