气动V型调节球阀是新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。
气动V型调节球阀适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。
气动V型调节球阀主要特点：
1、结构紧凑，体积小，可竖卧安装等优点。
2、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、最大可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
7、超强的剪切能力：V型球阀采有金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、可选配本公司生产的气动、电动、及气动调节型、电动调节型。

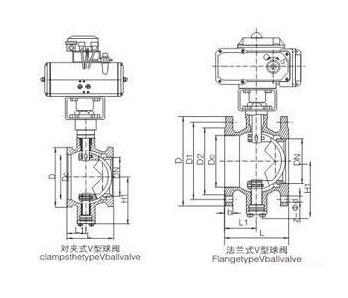

气动V型调节球阀结构图
气动V型调节球阀动作原理
a.气动活塞式执行机构为双作用时：
由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右二气室，由于输入活塞左、右二气室的气源压力不同，形成压差，推动活塞作直线运动。通过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋转运动，直至左、右气室压力平衡，运动停止。在执行机构作旋转运动的同时带动阀杆、阀芯作旋转运动，改变阀芯、阀座间的流通面积，达到调节目的。
b.气动活塞式执行机构为单作用时：
由单作用定位器输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线运动，通过齿轮，齿条传动。直至气信号压力形成的推力与弹簧力平衡，运动停止。在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。
气动V形调节球阀产品特点:
气动V型球阀由V型阀体与ZSQ型气动执行机构及其他附件组成.是一种直角回转结构的高级控制阀. V型球阀长期不需要修理,使用寿命长,为您提供了真正的高效率进行控制工艺状况的一种阀门。
具有出色的调节特性, V形球阀具有近似等百分比流量特性及高达300:1的可调比.因此V型球阀可以在广副的变化范围内提供精确的控制。
气动V形调节球阀与阀门定位器配套使用,可实现比例调节,与二位五通高温电磁阀及控制箱配套使用,可实现开关控制.V型球阀阀蕊设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,适用于各种控制场合,具有额定流量系数大,可调比例大,密封性能优越,结构紧凑,体积小,可竖卧安装等优点.适用气体,液体,固体颗粒状介质的控制.由于阀蕊和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固体颗粒的控制.因此本产品被广泛用于石油、化工、电力、造纸、冶金等行业。
最大流动容积，由于它的流线行外行及满直角回转控制原因,使容积的最大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济使用的阀门尺寸.
V型球阀采用双轴承结构,机械稳定性高,启动扭距小,保证了阀门具有良好的灵敏度和感应速度.最大可靠(安全)性，阀体为一个整体结构,坚固耐用,操作不受管道压力一影响,并可避免阀体渗漏。金属阀座的优越密封性, V型阀采用可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。超强的剪切能力,V型球阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死的现象。
气动V型调节球阀 主要技术参数：
|
公称通径DN(mm) |
25～400 |
|
公称压力PN(MPa) |
1.6～6.4 |
|
公称压力Ps(MPa) |
强度试验 |
2.4～9.6 |
|
密封试验 |
1.76～7.0 |
|
材料\代号 |
C |
P |
R |
|
主要
零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
|
球杆 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯、不锈钢、硬质合金 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
适用
工况 |
适用介质 |
水,蒸汽,油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28～425℃ |
-28～500℃ |
|
执行器 |
型 号 |
GT系列、AW系列,SW系列、BAW系列, BRAY系列 |
|
气源压力 |
0.4～0.7MPa |
|
连接形式 |
对夹式、法兰式，法兰按JB79-59标准 |
|
基本误差 |
回差 |
死区 |
输入信号 |
气源
接口 |
|
电信号 |
气信号 |
|
全行程的
≤±2% |
全行程的
≤±2% |
全行程的
≤0.8% |
4～20mADC |
20～100Kpa |
G1/8" G1/4" |
气动V型调节球阀主要外形和连接尺寸 单位Unit:（mm）
|
公称通径
DN(mm) |
尺寸 (mm) |
|
对夹 |
法兰式 |
L |
H1 |
H2 |
|
D |
D |
D1 |
D2 |
b |
Z-Φd |
|
25 |
64 |
110 |
85 |
65 |
14 |
4-14 |
102 |
277 |
60 |
|
40 |
82 |
145 |
110 |
85 |
16 |
4-18 |
114 |
305 |
75 |
|
50 |
100 |
160 |
125 |
110 |
16 |
4--18 |
124 |
364 |
95 |
|
65 |
120 |
180 |
145 |
120 |
18 |
4-18 |
145 |
379 |
105 |
|
80 |
131 |
195 |
160 |
135 |
20 |
8-18 |
165 |
389 |
120 |
|
100 |
158 |
215 |
180 |
155 |
20 |
8-18 |
194 |
402 |
140 |
|
125 |
180 |
245 |
210 |
185 |
22 |
8-18 |
213 |
426 |
165 |
|
150 |
216 |
280 |
240 |
210 |
24 |
8-23 |
229 |
453 |
185 |
|
200 |
268 |
335 |
295 |
265 |
26 |
12-23 |
243 |
473 |
205 |
|
250 |
326 |
405 |
355 |
320 |
30 |
12-25 |
297 |
540 |
240 |
|
300 |
460 |
460 |
410 |
3750 |
30 |
12-25 |
338 |
590 |
290 |
|
350 |
470 |
- |
- |
- |
- |
|
- |
|
|
|
400 |
525 |
- |
- |
- |
- |
|
- |
|
|
气动V型调节球阀 最大允许压差
|
执行
机构 |
状态 |
PN1.6,2.5,4.0,6.4 / ANSI Class 150#, 300# / JIS10K,20K,30K |
|
填料：聚四氟乙石棉 |
|
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
GT65 |
关闭 |
4.99 |
1.13 |
|
|
|
|
|
|
|
|
|
|
△P |
0.74 |
0.31 |
|
|
|
|
|
|
|
|
|
|
GT80 |
关闭 |
4.99 |
4.99 |
4.99 |
2.80 |
1.33 |
|
|
|
|
|
|
|
△P |
1.72 |
0.83 |
0.53 |
0.30 |
0.16 |
|
|
|
|
|
|
|
GT90 |
关闭 |
|
4.99 |
4.99 |
2.80 |
2.62 |
|
|
|
|
|
|
|
△P |
|
1.33 |
1.33 |
0.49 |
0.28 |
|
|
|
|
|
|
|
GT100 |
关闭 |
|
|
|
|
4.52 |
1.56 |
|
|
|
|
|
|
△P |
|
|
|
|
0.48 |
0.16 |
|
|
|
|
|
|
GT125 |
关闭 |
|
|
|
|
4.52 |
4.50 |
2.31 |
1.43 |
|
|
|
|
△P |
|
|
|
|
0.82 |
0.45 |
0.25 |
0.19 |
|
|
|
|
GT160 |
关闭 |
|
|
|
|
|
4.50 |
4.97 |
3.32 |
|
|
|
|
△P |
|
|
|
|
|
0.81 |
0.52 |
0.40 |
1.13 |
|
|
|
AW17 |
关闭 |
|
|
|
|
|
|
4.95 |
3.21 |
0.13 |
2.74 |
1.91 |
|
△P |
|
|
|
|
|
|
0.90 |
0.69 |
3.71 |
0.42 |
0.31 |
|
AW20 |
关闭 |
|
|
|
|
|
|
|
|
0.70 |
3.23 |
2.51 |
|
△P |
|
|
|
|
|
|
|
|
0.70 |
0.54 |
0.40 |
浙江省永嘉县超卓自控仪表阀门有限公司相关产品搜索：
