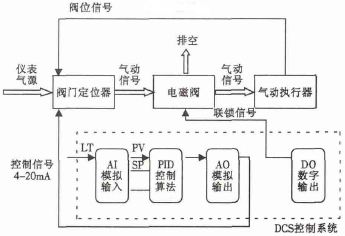

气动调节阀以压缩空气为动力源，将输入控制信号转换为气压信号加到气动执行机构上进而驱动阀门，实现连续调节或开关动作，可选配电气转换器、阀门定位器、电磁阀、保位阀等附件。其控制/联锁回路如图所示，工业自动化控制系统如DCS的控制槽路根据AI模拟输入（流量、压力、温度、液位等被调参数）进行PID控制运算，通过AO模拟输出4mA～20mA控制信号到气动调节阀执行器的电气阀门定位器，转换为定位控制的气动信号使气动执行器执行动作。串接在气路中的电磁阀用于安全联锁控制，DCS通过DO数字输出一个联锁信号控制电磁阀是否带电进而控制气路通断。
